مبدل‌های حرارتی

مبدل‌های حرارتی یکی از تجهیزات مهم در فرآیندهای صنعتی هستند که برای انتقال حرارت بین سیالات با دماهای متفاوت به کار می‌روند. انواع مبدل های حرارتی در صنایعی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی، شیمیایی و فرآوری مواد کاربرد گسترده‌ای دارند. برای مثال، مبدل حرارتی صفحه ای و مبدل حرارتی صفحه ای واشردار از گزینه‌های پرکاربرد در بسیاری از فرآیندهای صنعتی هستند. بنابراین، بررسی کاربرد مبدل حرارتی و همچنین شناخت معایب مبدل حرارتی صفحه ای پیش از انتخاب و خرید اهمیت زیادی دارد؛ زیرا نوع مبدل باید متناسب با شرایط فرآیند، دما، فشار، نوع سیال و ظرفیت موردنیاز انتخاب شود.

جهت اطلاع از قیمت مبدل حرارتی موتورخانه و دیگر مبدل‌ها، باید مشخصات فنی، ظرفیت انتقال حرارت و شرایط کاری تجهیز را در نظر بگیرید. در ادامه، انواع مبدل حرارتی، کاربرد مبدل حرارتی، مزایا و معایب مبدل حرارتی صفحه ای و شرایط طراحی و ساخت مبدل حرارتی سفارشی را بررسی می‌کنیم.

مبدل حرارتی چیست؟

انواع مبدل حرارتی(Heat Exchanger) تجهیزاتی هستند که بدون اختلاط مستقیم سیالات، انرژی حرارتی را از یک سیال گرم به سیال سرد منتقل می‌کند. این انتقال حرارت معمولا از طریق دیواره‌ای فلزی انجام می‌شود که دو سیال را از یکدیگر جدا نگه می‌دارد. برای مثال، در یک فرآیند صنعتی ممکن است لازم باشد یک سیال داغ خنک شده یا سیال دیگری قبل از ورود به مرحله بعدی گرم شود. در چنین شرایطی، انواع مبدل های حرارتی با انتقال انرژی بین دو جریان، دمای سیالات را به محدوده موردنظر می‌رساند. طراحی صحیح مبدل حرارتی صفحه ای نقش مهمی در کاهش مصرف انرژی، افزایش راندمان فرآیند و کنترل دمای سیالات دارد.

مزایای استفاده از مبدل‌های حرارتی

انتخاب مبدل تنها بر اساس ظرفیت انتقال حرارت انجام نمی‌شود؛ بلکه شرایط واقعی فرآیند، نوع سیال و الزامات بهره‌برداری نیز باید در طراحی تجهیزات صنعتی در نظر گرفته شوند. استفاده از مبدل حرارتی صفحه ای مناسب مزایای متعددی مثل کاهش مصرف انرژی برای خطوط تولید و فرآیندهای صنعتی دارد، دیگر مزایای استفاده از انواع مبدل حرارتی:

• افزایش راندمان انتقال حرارت
• کاهش مصرف انرژی
• کنترل دقیق دمای سیالات
• امکان بازیابی حرارت هدررفته
• کاهش هزینه‌های عملیاتی
• قابلیت استفاده در فشار و دماهای مختلف
• امکان طراحی متناسب با فضای نصب
• افزایش بهره‌وری تجهیزات فرآیندی
• قابلیت ساخت با متریال‌های مختلف متناسب با نوع سیال

انواع مبدل‌ های حرارتی

انواع مبدل‌های حرارتی بر اساس ساختار، نحوه انتقال حرارت و شرایط کاری طراحی و تولید می‌شوند. هر نوع مبدل برای کاربرد و شرایط فرآیندی خاصی مناسب است و انتخاب صحیح تجهیزات به عواملی مانند نوع سیال، دما، فشار و ظرفیت انتقال حرارت بستگی دارد.

پنل‌های خنک کننده آبگرد

پنل‌های خنک‌کننده آبگرد تجهیزاتی برای جذب و انتقال حرارت با استفاده از آب در گردش هستند و در صنایعی مانند فولاد و ریخته‌گری، کوره‌ها، صنایع شیشه، سیمان، نیروگاه‌ها و برخی فرآیندهای صنعتی که نیاز به خنک‌کاری مداوم دارند، استفاده می‌شوند. از مهم‌ترین مزایای این پنل‌ها می‌توان به راندمان مناسب انتقال حرارت، قابلیت کارکرد مداوم، کاهش دمای تجهیزات، افزایش عمر قطعات در معرض حرارت و امکان طراحی متناسب با شرایط کاری و فضای نصب اشاره کرد.

مبدل حرارتی فین‌دار و پره‌ای

در مبدل‌های حرارتی فین‌دار(Finned Tube Heat Exchanger)، پره‌هایی به سطح خارجی لوله‌ها اضافه می‌شوند تا سطح انتقال حرارت افزایش پیدا کند. مهم‌ترین کاربرد مبدل حرارتی فین‌دار برای مواقعی است که یکی از سیالات، مانند هوا، ضریب انتقال حرارت پایین‌تری داشته باشد. در واقع، با افزایش سطح تماس، انتقال حرارت با راندمان بالاتری انجام شود. مبدل‌های هوایی و کولرهای هوایی نیز در این گروه قرار می‌گیرند و در بسیاری از واحدهای صنعتی برای خنک‌کاری سیالات مورد استفاده قرار می‌گیرند.

مبدل حرارتی صفحه‌ ای

مبدل حرارتی صفحه‌ای(Plate Heat Exchanger) از تعدادی صفحات فلزی نازک تشکیل شده است که سیالات گرم و سرد به‌صورت متناوب در کانال‌های میان صفحات جریان پیدا می‌کنند. سطح انتقال حرارت بالا و ابعاد نسبتا فشرده، از مهم‌ترین مزایای این نوع مبدل است. مبدل‌های صفحه‌ای در صنایع غذایی، دارویی، تهویه مطبوع، صنایع شیمیایی و فرآیندهای صنعتی کاربرد دارند.

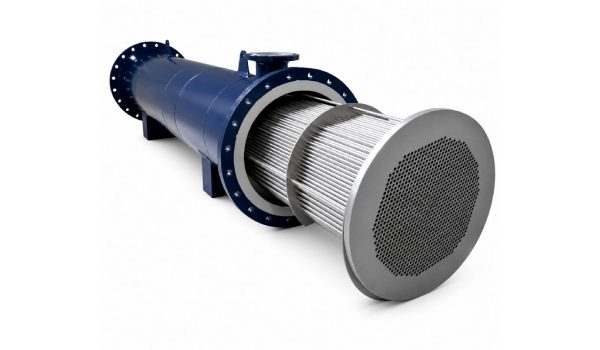

مبدل حرارتی پوسته و لوله

مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) یکی از رایج‌ترین انواع مبدل‌ های صنعتی است که از مجموعه‌ای از لوله‌ها و یک پوسته تشکیل می‌شود. یک سیال از داخل لوله‌ها و سیال دیگر از فضای اطراف لوله‌ها درون پوسته عبور می‌کند و حرارت از طریق دیواره لوله‌ها منتقل می‌شود. این نوع مبدل به دلیل استحکام مناسب و قابلیت کار در شرایط فشار و دمای مختلف، در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع فرآیندی کاربرد زیادی دارد

مبدل حرارتی دو لوله‌ای

مبدل حرارتی دو لوله‌ای (Double Pipe Heat Exchanger) ساختار نسبتا ساده‌ای دارد. این مبدل حرارتی از دو لوله با قطرهای متفاوت تشکیل شده و که یکی از سیالات از داخل لوله و دیگری از فضای بین دو لوله عبور می‌کند. این نوع مبدل برای ظرفیت‌های پایین‌تر و فرآیندهایی که به ساختار ساده و تعمیرات آسان نیاز دارند، گزینه مناسبی است.

مبدل حرارتی مارپیچی

مبدل حرارتی مارپیچی(Spiral Heat Exchanger) از کانال‌های مارپیچی تشکیل شده و سیالات در مسیرهای جداگانه جریان پیدا می‌کنند. ساختار فشرده و قابلیت استفاده در برخی فرآیندهای دارای سیالات آلوده یا مستعد رسوب، باعث شده این مبدل در برخی صنایع فرآیندی مورد استفاده قرار گیرد.

مبدل حرارتی هواخنک

در مبدل حرارتی هواخنک (Air Cooled Heat Exchanger)، هوا به‌عنوان سیال خنک‌کننده استفاده می‌شود و گرمای سیال فرآیندی از طریق لوله‌ها و سطوح پره‌دار به هوا منتقل می‌شود. این تجهیزات در صنایع نفت و گاز، پتروشیمی و واحدهایی که دسترسی به آب خنک‌کننده محدود است، کاربرد قابل‌توجهی دارند.

مبدل حرارتی لوله U شکل

در مبدل حرارتی U-Tube، لوله‌ها به شکل U خم می‌شوند. این ساختار امکان انبساط حرارتی لوله‌ها را فراهم کرده و برای برخی شرایط دمایی بالا گزینه مناسبی محسوب می‌شود.

نحوه انتخاب مبدل حرارتی مناسب

انتخاب مبدل مناسب باید بر اساس شرایط واقعی فرآیند انجام شود. مهم‌ترین پارامترهایی که هنگام طراحی انواع مبدل حرارتی باید بررسی شوند عبارتند از:

• نوع سیالات
• دبی جریان
• دمای ورودی و خروجی
• فشار کاری
• میزان انتقال حرارت موردنیاز
• خواص فیزیکی و شیمیایی سیالات
• میزان خوردگی و رسوب
• فضای موجود برای نصب
• جنس و متریال موردنیاز
• شرایط تعمیر و نگهداری

کاربرد مبدل حرارتی

کاربرد مبدل حرارتی در صنایع مختلف به نوع فرآیند، دمای کاری، فشار و نوع سیال بستگی دارد. انواع مبدل‌ های حرارتی با توجه به نیاز هر صنعت برای گرم‌کردن، خنک‌کردن یا بازیابی انرژی حرارتی مورد استفاده قرار می‌گیرند.

قیمت مبدل حرارتی

قیمت مبدل حرارتی به عوامل مختلفی مانند نوع مبدل، ظرفیت انتقال حرارت، ابعاد، فشار و دمای کاری، جنس متریال، تعداد لوله‌ها، سطح انتقال حرارت و تجهیزات جانبی بستگی دارد. پس از دریافت مشخصات فنی پروژه و بررسی شرایط کاری، نوع مبدل و مشخصات ساخت تعیین شده و هزینه طراحی، ساخت، نصب و راه‌اندازی به‌صورت دقیق‌تر برآورد می‌شود. اگر برای اطلاع از قیمت مبدل حرارتی موتورخانه یا دریافت مشاوره درباره طراحی و ساخت انواع مبدل حرارتی نیاز به راهنمایی دارید، با شماره ۰۹۰۵۰۱۸۲۰۲۸ تماس بگیرید تا کارشناسان همپای صنعت پارسه شما را راهنمایی کنند.

طراحی و ساخت انواع مبدل حرارتی سفارشی

در پروژه‌هایی که ابعاد، ظرفیت، فشار یا شرایط فرآیندی با تجهیزات استاندارد موجود مطابقت ندارد، طراحی و ساخت سفارشی انواع مبدل حرارتی راهکار مناسب‌تری خواهد بود. در شرکت همپای صنعت پارسه، انواع مبدل‌ های حرارتی متناسب با مشخصات فنی هر پروژه طراحی و ساخته می‌شوند. نوع مبدل، ابعاد، تعداد و آرایش لوله‌ها، سطح انتقال حرارت، جنس قطعات و سایر مشخصات فنی بر اساس شرایط فرآیندی تعیین می‌شوند. در طراحی انواع مبدل سفارشی، مواردی مانند نوع سیال، دمای کاری، فشار، ظرفیت انتقال حرارت، فضای نصب و شرایط بهره‌برداری بررسی می‌شود تا تجهیز نهایی با نیاز واقعی خط تولید هماهنگ باشد.

ساخت انواع مبدل‌های حرارتی برای صنایع مختلف در شرکت همپای صنعت پارسه

• صنایع نفت و گاز
• پتروشیمی
• صنایع شیمیایی
• نیروگاه‌ها
• صنایع غذایی
• صنایع دارویی
• صنایع معدنی و فرآوری مواد
• صنایع فولاد و فلزات
• سیستم‌های تهویه و سرمایش
• واحدهای تولیدی و فرآیندی

سوالات متداول

مهم‌ترین کاربرد مبدل حرارتی صفحه‌ ای چیست؟

مهم‌ترین کاربرد مبدل حرارتی صفحه‌ای، گرم‌کردن یا خنک‌کردن سیالات در فرآیندهای صنعتی است. این مبدل به دلیل سطح انتقال حرارت بالا و ابعاد نسبتا فشرده، در صنایع غذایی، دارویی، شیمیایی، تاسیسات و بسیاری از خطوط تولید استفاده می‌شود.

معایب مبدل حرارتی صفحه‌ ای چیست؟

مهم‌ترین معایب مبدل حرارتی صفحه‌ای شامل حساسیت برخی مدل‌ها به فشار و دمای بالا، احتمال رسوب‌گرفتگی در شرایط نامناسب و نیاز به بررسی و نگهداری واشرها در مدل‌های واشردار است. انتخاب صحیح مبدل بر اساس شرایط فرآیند می‌تواند این مشکلات را کاهش دهد.

مبدل حرارتی صفحه ای واشردار چه کاربردی دارد؟

مبدل حرارتی صفحه‌ای واشردار برای انتقال حرارت بین دو سیال و کنترل دمای فرآیند استفاده می‌شود. امکان باز کردن صفحات، شست‌وشو و تعویض واشرها باعث شده این نوع مبدل در صنایع غذایی، شیمیایی، دارویی، گرمایش و سرمایش کاربرد زیادی داشته باشد.

مبدل حرارتی صفحه‌ای برای چه صنایعی مناسب است؟

این مبدل در صنایع غذایی و لبنی، دارویی، شیمیایی، نفت و گاز، تاسیسات حرارتی و سرمایشی و برخی فرآیندهای صنعتی کاربرد دارد. نوع صفحه، جنس واشر و متریال باید متناسب با نوع سیال و شرایط کاری انتخاب شود.

آیا امکان ساخت مبدل حرارتی صفحه‌ای به‌صورت سفارشی وجود دارد؟

بله. در پروژه‌هایی که ظرفیت، ابعاد، فشار، دما یا شرایط فرآیندی خاصی دارند، امکان طراحی و ساخت مبدل حرارتی متناسب با مشخصات پروژه وجود دارد.
