محاسبه ظرفیت مبدل حرارتی پوسته و لوله یکی از مهم‌ترین مراحل انتخاب و طراحی این تجهیزات صنعتی است. اگر ظرفیت مبدل کمتر از نیاز خط تولید باشد، سیال ممکن است به دمای موردنظر نرسد. از طرف دیگر، انتخاب یک مبدل بیش‌ازحد بزرگ می‌تواند هزینه خرید، ساخت و نصب تجهیزات را افزایش دهد. برای محاسبه ظرفیت مبدل حرارتی باید اطلاعاتی مانند دبی سیال، دمای ورودی و خروجی، گرمای ویژه، سطح انتقال حرارت و ضریب انتقال حرارت مشخص باشد. با استفاده از این اطلاعات می‌توان مقدار حرارت موردنیاز فرآیند را به دست آورد و ابعاد اولیه مبدل را تخمین زد. در این مقاله، نحوه محاسبه ظرفیت مبدل حرارتی پوسته و لوله را با فرمول‌های اصلی، مثال عددی و توضیحات ساده بررسی می‌کنیم تا بتوانید پیش از خرید یا سفارش ساخت، شناخت بهتری از ظرفیت موردنیاز تجهیزات خود داشته باشید.

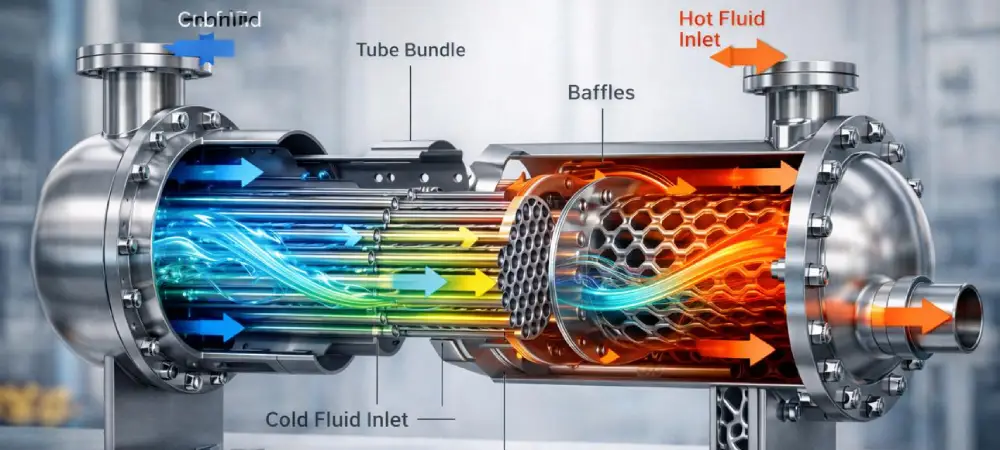

ظرفیت مبدل حرارتی پوسته و لوله چیست؟
ظرفیت
مبدل حرارتی نشان میدهد دستگاه در شرایط عملیاتی مشخص، چه مقدار انرژی حرارتی را در واحد زمان از یک سیال به سیال دیگر منتقل میکند. برای مثال، فرض کنید در یک کارخانه، روغن یک دستگاه در حین کار گرم میشود و برای ادامه فعالیت باید دمای آن کاهش پیدا کند. مبدل حرارتی وظیفه دارد گرمای اضافی روغن را دریافت کرده و به سیال خنک‌کننده منتقل کند. هرچه میزان حرارتی که باید منتقل شود بیشتر باشد، ظرفیت حرارتی موردنیاز مبدل نیز افزایش پیدا میکند. ظرفیت حرارتی معمولا با واحدهای زیر بیان میشود:
- وات (W)
- کیلووات (kW)
- کیلوکالری بر ساعت (kcal/h)
- BTU بر ساعت (BTU/h)
نکته مهم این است که ظرفیت حرارتی با حجم داخلی دستگاه یا دبی عبوری آن یکسان نیست. دو مبدل با ابعاد مشابه ممکن است به دلیل تفاوت در طراحی و شرایط کاری، ظرفیت انتقال حرارت متفاوتی داشته باشند.
چه عواملی بر ظرفیت مبدل حرارتی تاثیر می‌گذارند؟
برای
محاسبه ظرفیت مبدل های حرارتی پوسته و لوله باید چند عامل اصلی مثل دما ورودی و خروجی یا نوع سیال را بررسی کرد. این عوامل، میزان حرارت و سطح انتقال حرارت موردنیاز را تعیین می‌کنند.
دمای ورودی و خروجی سیالات
اختلاف دمای سیال در ورودی و خروجی یکی از اطلاعات مهم برای محاسبه ظرفیت مبدل حرارتی است. برای مثال، اگر آب گرم با دمای ۸۰ درجه وارد مبدل شود و با دمای ۶۰ درجه خارج می‌گردد، باید مقدار گرمایی که برای این کاهش دما لازم است را محاسبه کنیم. هرچه تغییر دمای موردنیاز بیشتر باشد، با ثابت بودن دبی و سایر شرایط، بار حرارتی موردنیاز نیز بیشتر خواهد بود.
دبی سیال
دبی مبدل حرارتی نشان‌دهنده مقدار سیالی است که در یک بازه زمانی از دستگاه عبور میکند.اگر در یک دقیقه حجم بیشتری از آب یا روغن وارد مبدل شود، برای ایجاد تغییر دمای یکسان معمولا باید مقدار حرارت بیشتری منتقل شود. دبی ممکن است به‌صورت حجمی، مانند مترمکعب بر ساعت، یا جرمی، مانند کیلوگرم بر ثانیه بیان شود.
نوع سیال و گرمای ویژه
آب، روغن و سایر سیالات صنعتی خواص حرارتی یکسانی ندارند. یکی از این ویژگی‌ها، گرمای ویژه یا Cp است که نشان میدهد برای تغییر دمای مقدار مشخصی از یک ماده، چه میزان انرژی لازم است. بنابراین هنگام محاسبه ظرفیت مبدل حرارتی باید از مقدار گرمای ویژه مناسب با نوع سیال و محدوده دمای عملیاتی استفاده شود.
سطح انتقال حرارت
سطح انتقال حرارت در مبدل پوسته و لوله به ابعاد، تعداد و طول لوله‌ها بستگی دارد. افزایش سطح انتقال حرارت می‌تواند توانایی مبدل در انتقال گرما را افزایش دهد، اما الزاما به معنی عملکرد بهتر در هر شرایطی نیست؛ زیرا افت فشار، سرعت جریان و شرایط رسوب‌گذاری نیز باید بررسی شوند.
ضریب انتقال حرارت و رسوب‌گذاری
ضریب انتقال حرارت کلی با نماد(U) نشان میدهد گرما چقدر راحت بین دو سیال جابه‌جا میشود. رسوب‌گرفتن لوله‌ها، ویژگی‌های سیال و شرایط جریان می‌توانند این ضریب را تغییر دهند. به همین دلیل در طراحی صنعتی باید مقاومت حرارتی ناشی از رسوب نیز در نظر گرفته شود.
طراحی، ساخت و نصب
پنل‌های خنک کننده آبگرد بصورت تخصصی و در ابعاد سفارشی توسط شرکت همپای صنعت پارسه
فرمول محاسبه ظرفیت مبدل حرارتی پوسته و لوله
برای محاسبه ظرفیت مبدل حرارتی در فرآیندهایی که سیال تغییر فاز نمی‌دهد، می‌توان از رابطه موازنه انرژی استفاده کرد.
فرمول اصلی محاسبه ظرفیت حرارتی:
Q = ṁ × Cp × ΔT
| نماد | مفهوم | واحد |
|---|
| Q | ظرفیت یا بار حرارتی | kW |
| ṁ | دبی جرمی سیال | kg/s |
| Cp | گرمای ویژه سیال | kJ/(kg·K) |
| ΔT | اختلاف دمای ورودی و خروجی | °C یا K |
به زبان ساده، این فرمول می‌گوید مقدار گرمایی که باید منتقل شود، به مقدار سیال عبوری، ویژگی حرارتی آن و میزان تغییر دمای موردنیاز بستگی دارد.
مثال ساده محاسبه ظرفیت مبدل حرارتی
فرض کنید در یک خط تولید می‌خواهیم آب گرم را با استفاده از مبدل حرارتی پوسته و لوله خنک کنیم. مشخصات آب گرم عبارت‌اند از:
- دبی جرمی آب: ۲ کیلوگرم بر ثانیه
- دمای ورودی: ۸۰ درجه سانتی‌گراد
- دمای خروجی موردنظر: ۶۰ درجه سانتی‌گراد
- گرمای ویژه تقریبی آب: ۴٫۱۸ کیلوژول بر کیلوگرم کلوین
ابتدا اختلاف دما را محاسبه می‌کنیم:
ΔT = 80 − 60 = 20°C
سپس اعداد را در فرمول قرار می‌دهیم:
Q = 2 × 4.18 × 20
Q = 167.2 kW
بنابراین در این مثال، مبدل باید بتواند حدود ۱۶۷٫۲ کیلووات حرارت را از آب گرم دریافت کند. این عدد نشان‌دهنده بار حرارتی موردنیاز فرآیند است؛ اما هنوز ابعاد، تعداد لوله‌ها و مشخصات نهایی مبدل تعیین نشده‌اند. برای انتخاب مبدل مناسب باید محاسبات انتقال حرارت و محدودیت‌های طراحی نیز بررسی شوند.
ṁ = Q / (Cp × ΔT)
فرض کنید در مثال قبلی، آب خنک‌کننده با دمای ۲۰ درجه وارد مبدل شود و با دمای ۳۵ درجه خارج شود. در این حالت:
- بار حرارتی: ۱۶۷٫۲ کیلووات
- تغییر دمای آب خنک‌کننده: ۱۵ درجه
- گرمای ویژه آب: ۴٫۱۸ کیلوژول بر کیلوگرم کلوین
محاسبه دبی:
ṁ = 167.2 / (4.18 × 15)
ṁ ≈ 2.67 kg/s
بنابراین به‌صورت تقریبی به ۲٫۶۷ کیلوگرم آب خنک‌کننده در هر ثانیه نیاز داریم. با فرض چگالی تقریبی ۱۰۰۰ کیلوگرم بر مترمکعب، این مقدار معادل حدود ۹٫۶ مترمکعب بر ساعت است. البته این محاسبه با فرض نبود اتلاف حرارت قابل‌توجه و ثابت درنظرگرفتن گرمای ویژه انجام شده است. در شرایط واقعی، دما، فشار، خواص سیال و مشخصات مدار خنک‌کاری باید بررسی شوند.
محاسبه سطح انتقال حرارت مبدل پوسته و لوله با روش LMTD
پس از تعیین ظرفیت حرارتی، مرحله بعدی تخمین سطح انتقال حرارت موردنیاز است. یکی از روش‌های رایج برای این کار، استفاده از اختلاف دمای متوسط لگاریتمی (LMTD) است. ازآنجاکه اختلاف دمای سیال گرم و سرد در طول مبدل تغییر میکند، نمی‌توان همیشه با یک اختلاف دمای ساده سطح موردنیاز را محاسبه کرد. در روش LMTD، یک اختلاف دمای مؤثر برای کل مسیر انتقال حرارت محاسبه میشود. فرمول اصلی سطح انتقال حرارت به شکل زیر است:فرمول اصلی سطح انتقال حرارت به شکل زیر است:
A = Q / (U × F × LMTD)
در این رابطه:
- A: سطح انتقال حرارت بر حسب مترمربع
- Q: بار حرارتی بر حسب وات
- U: ضریب انتقال حرارت کلی بر حسب W/(m²·K)
- F: ضریب تصحیح اختلاف دما
- LMTD: اختلاف دمای متوسط لگاریتمی بر حسب کلوین
ضریب F برای درنظرگرفتن تفاوت آرایش واقعی جریان با حالت جریان مخالف ایده‌آل استفاده میشود. مقدار آن باید با توجه به نوع و تعداد پاس‌های مبدل تعیین شود.
فرمول محاسبه LMTD
در یک مبدل با جریان مخالف، فرمول اختلاف دمای متوسط لگاریتمی به شکل زیر است:
LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁ / ΔT₂)
در این فرمول، ΔT₁ و ΔT₂ اختلاف دمای سیالات گرم و سرد در دو انتهای مبدل هستند.
اگر این دو اختلاف دما برابر باشند، مقدار LMTD نیز برابر همان اختلاف دما خواهد بود.
مثال کاربردی محاسبه سطح انتقال حرارت
| مشخصات | مقدار |
|---|
| دمای ورودی سیال گرم | ۸۰ درجه |
| دمای خروجی سیال گرم | ۶۰ درجه |
| دمای ورودی سیال سرد | ۲۰ درجه |
| دمای خروجی سیال سرد | ۳۵ درجه |
| بار حرارتی | ۱۶۷٫۲ کیلووات |
در حالت جریان مخالف، اختلاف دماها عبارت‌اند از:
ΔT₁ = 80 − 35 = 45°C
ΔT₂ = 60 − 20 = 40°C
بنابراین:
LMTD = (45 − 40) / ln(45 / 40)
LMTD ≈ 42.45°C
اکنون برای نشان‌دادن روش محاسبه، ضریب انتقال حرارت کلی را به‌صورت فرضی برابر ۷۰۰ وات بر مترمربع کلوین و ضریب تصحیح را ۰٫۹ در نظر می‌گیریم.
A = 167200 / (700 × 0.9 × 42.45)
A ≈ 6.25 m²
بنابراین سطح انتقال حرارت اولیه در این مثال حدود ۶٫۲۵ مترمربع به دست می‌آید. این عدد یک برآورد آموزشی است، نه اندازه نهایی دستگاه. مقدار واقعی U و F، مقاومت رسوب‌گذاری، افت فشار، آرایش لوله‌ها و شرایط مکانیکی می‌توانند نتیجه طراحی را تغییر دهند.
تعداد لوله‌های مبدل حرارتی چگونه محاسبه میشود؟
پس از مشخص‌شدن سطح انتقال حرارت، می‌توان تعداد تقریبی لوله‌های موردنیاز را برآورد کرد. اگر سطح انتقال حرارت بر مبنای سطح خارجی لوله محاسبه شده باشد، از رابطه زیر استفاده میشود:
A = π × D × L × N
در این فرمول:
- A: سطح انتقال حرارت
- D: قطر خارجی لوله
- L: طول مؤثر هر لوله
- N: تعداد لوله‌ها
برای مثال، اگر سطح موردنیاز ۶٫۲۵ مترمربع، قطر خارجی لوله ۱۹ میلی‌متر و طول مؤثر هر لوله ۳ متر باشد، تعداد تقریبی لوله‌ها به شکل زیر محاسبه میشود:
N = 6.25 / (3.14 × 0.019 × 3)
N ≈ 35 لوله
این عدد فقط یک برآورد اولیه است. تعداد نهایی لوله‌ها باید بر اساس آرایش دسته‌لوله، تعداد پاس‌ها، سرعت سیال، افت فشار، فضای ساخت و الزامات مکانیکی تعیین شود. بنابراین نباید تنها با استفاده از این فرمول، تعداد لوله‌ها را برای ساخت نهایی دستگاه انتخاب کرد.
تعداد نهایی لوله‌ها باید بر اساس آرایش دسته‌لوله، تعداد پاس‌ها، سرعت سیال، افت فشار، فضای ساخت و الزامات مکانیکی تعیین شود. بنابراین نباید تنها با استفاده از این فرمول، تعداد لوله‌ها را برای ساخت نهایی دستگاه انتخاب کرد.
تفاوت ظرفیت حرارتی با راندمان مبدل حرارتی چیست؟
ظرفیت مبدل حرارتی و راندمان یا اثربخشی مبدل دو مفهوم متفاوت هستند که گاهی با یکدیگر اشتباه گرفته میشوند.
- ظرفیت حرارتی یعنی مقدار گرمایی که مبدل در هر واحد زمان منتقل میکند.
- اما اثربخشی یا راندمان حرارتی نشان میدهد مبدل حرارتی چقدر به حداکثر توان انتقال حرارت خود نزدیک شده است.
- برای مثال، ممکن است دو مبدل دارای ظرفیت انتقال حرارت یکسانی باشند، اما به دلیل تفاوت در دمای ورودی سیالات و نرخ ظرفیت حرارتی جریان‌ها، اثربخشی متفاوتی داشته باشند.
- از طرف دیگر، کاهش انتقال حرارت یک مبدل در زمان بهرهبرداری ممکن است به عواملی مانند رسوب‌گرفتن لوله‌ها، کاهش دبی یا تغییر شرایط فرآیند مربوط باشد.
- به همین دلیل، برای ارزیابی عملکرد دستگاه باید علاوه بر محاسبه ظرفیت مبدل حرارتی، شرایط عملیاتی نیز بررسی شود.
اشتباهات رایج در محاسبه و انتخاب ظرفیت مبدل حرارتی
گاهی یک مبدل حرارتی از نظر ابعاد و ظاهر مناسب به نظر می‌رسد، اما پس از نصب نمی‌تواند دمای موردنیاز فرآیند را تامین کند. برخی از مهم‌ترین دلایل این مشکل عبارتند از:
- انتخاب ظرفیت فقط بر اساس اندازه دستگاه: ابعاد ظاهری به‌تنهایی مشخص‌کننده ظرفیت واقعی انتقال حرارت نیست.
- درنظرنگرفتن رسوب‌گذاری: تشکیل رسوب در مسیر جریان می‌تواند مقاومت انتقال حرارت را افزایش داده و عملکرد دستگاه را کاهش دهد.
- محاسبه اشتباه دبی: استفاده از دبی حجمی به‌جای دبی جرمی بدون تبدیل مناسب، ممکن است باعث خطای محاسباتی شود.
- نادیده‌گرفتن افت فشار: ممکن است مبدل از نظر حرارتی مناسب باشد، اما افت فشار بیش‌ازحد آن برای سیستم پمپاژ قابل‌قبول نباشد.
- انتخاب نامناسب ضریب انتقال حرارت: استفاده از یک مقدار فرضی U بدون توجه به نوع سیال و شرایط جریان می‌تواند تخمین سطح را غیرواقعی کند.
- توجه‌نکردن به شرایط تغییر فاز: فرمول ساده Q = ṁ × Cp × ΔT برای فرآیندهای بدون تغییر فاز کاربرد دارد.
در تبخیر یا میعان باید گرمای نهان و روابط مربوط نیز بررسی شوند.
چه زمانی باید مبدل حرارتی پوسته و لوله سفارشی سفارش داد؟
مبدل‌های حرارتی استاندارد برای بسیاری از کاربردهای صنعتی مناسب هستند؛ اما زمانی که ظرفیت حرارتی، فشار و دمای کاری با مشخصات مدل‌های آماده مطابقت نداشته باشد، طراحی و ساخت مبدل حرارتی سفارشی گزینه مناسب‌تری باشد:
- سیال دارای خواص خورندگی یا رسوب‌گذاری خاص باشد.
- فشار یا دمای عملیاتی به طراحی ویژه نیاز داشته باشد.
- محدودیت فضای نصب وجود داشته باشد.
- افت فشار مجاز بسیار محدود باشد.
- ظرفیت حرارتی موردنیاز با تجهیزات موجود هماهنگ نباشد.
- الزامات خاصی برای متریال، تعمیرات یا بازرسی وجود داشته باشد.
در این شرایط، انتخاب دستگاه باید بر اساس اطلاعات واقعی فرآیند و محاسبات مهندسی انجام شود.
جمع‌بندی
محاسبه ظرفیت مبدل حرارتی پوسته و لوله با تعیین بار حرارتی موردنیاز فرآیند آغاز میشود. برای این کار باید دبی جرمی، نوع سیال و دمای ورودی و خروجی مشخص باشد. پس از محاسبه ظرفیت مبدل حرارتی، می‌توان با استفاده از روش LMTD و ضریب انتقال حرارت کلی، سطح اولیه انتقال حرارت را تخمین زد. بااین‌حال، محاسبه ظرفیت به‌تنهایی برای طراحی نهایی مبدل کافی نیست. تعداد لوله‌ها، جنس متریال، افت فشار، احتمال رسوب‌گذاری و الزامات طراحی مکانیکی نیز باید بررسی شوند. اگر قصد خرید یا سفارش ساخت مبدل حرارتی برای خط تولید خود را دارید، بهتر است مشخصات فرآیند را در اختیار سازنده قرار دهید تا انتخاب تجهیز بر اساس شرایط واقعی پروژه انجام شود.
شرکت فنی مهندسی همپای صنعت پارسه در زمینه طراحی و ساخت تجهیزات صنعتی با ابعاد سفارشی فعالیت میکند و کارفرمایان می‌توانند برای بررسی مشخصات فنی پروژه، انتخاب ساختار مناسب و استعلام ساخت مبدل حرارتی، از خدمات مهندسی این مجموعه استفاده کنند.
سوالات متداول درباره محاسبه ظرفیت مبدل حرارتی
ظرفیت مبدل حرارتی پوسته و لوله چگونه محاسبه میشود؟
در فرآیندهای بدون تغییر فاز، ظرفیت حرارتی با رابطه Q = ṁ × Cp × ΔT محاسبه میشود. در این فرمول، دبی جرمی سیال، گرمای ویژه و اختلاف دمای ورودی و خروجی موردنیاز است.
واحد ظرفیت مبدل حرارتی چیست؟
ظرفیت یا بار حرارتی معمولا با وات، کیلووات، کیلوکالری بر ساعت یا BTU بر ساعت بیان میشود. در پروژه‌های صنعتی استفاده از کیلووات رایج است.
آیا افزایش تعداد لوله‌ها باعث افزایش ظرفیت مبدل میشود؟
افزایش تعداد لوله‌ها می‌تواند سطح انتقال حرارت را بیشتر کند؛ اما عملکرد نهایی به دبی، سرعت جریان، ضریب انتقال حرارت و افت فشار نیز بستگی دارد.
LMTD در طراحی مبدل حرارتی چیست؟
LMTD یا اختلاف دمای متوسط لگاریتمی، معیاری برای اختلاف دمای مؤثر بین دو سیال در طول مبدل است و برای محاسبه سطح انتقال حرارت استفاده میشود.
چرا ظرفیت واقعی مبدل ممکن است کاهش پیدا کند؟
رسوب‌گذاری، گرفتگی لوله‌ها، کاهش دبی و تغییر دمای ورودی سیالات از عواملی هستند که می‌توانند میزان انتقال حرارت واقعی را کاهش دهند.
آیا ظرفیت مبدل حرارتی فقط به ابعاد آن بستگی دارد؟
خیر. علاوه بر ابعاد و سطح انتقال حرارت، عواملی مانند نوع سیال، ضریب انتقال حرارت، اختلاف دما و شرایط جریان بر ظرفیت دستگاه تأثیر دارند.
برای سفارش ساخت مبدل حرارتی چه اطلاعاتی لازم است؟
معمولا نوع سیال، دبی، فشار و دمای طراحی، دمای ورودی و خروجی، افت فشار مجاز، شرایط رسوب‌گذاری و محدودیت‌های نصب باید مشخص شوند.
