مهندسی معکوس چیست و چه کاربردی در ساخت ماشین آلات صنعتی دارد؟

مهندسی معکوس فرآیندی مهندسی برای بررسی یک قطعه، دستگاه یا سیستم موجود و استخراج اطلاعات مربوط به ساختار، ابعاد، مواد و عملکرد آن است. در ساخت ماشین‌آلات صنعتی، این روش زمانی اهمیت پیدا می‌کند که نقشه‌های اولیه در دسترس نباشند، قطعات یدکی تولید نشوند یا تجهیزات موجود به بازطراحی و بهینه‌سازی نیاز داشته باشند. با تحلیل نمونه فیزیکی و بازسازی اطلاعات فنی، می‌توان مدل‌های قابل تولید ایجاد کرد و مسیر ساخت یا تعمیر تجهیزات را با شناخت دقیق‌تری پیش برد.

در بسیاری از واحدهای صنعتی، خرابی یک قطعه کوچک ممکن است باعث توقف بخشی از خط تولید شود. اگر قطعه موردنظر قدیمی باشد یا سازنده اصلی دیگر آن را عرضه نکند، تهیه نمونه جایگزین به چالش تبدیل می‌شود. در چنین شرایطی، مهندسی معکوس به تولیدکننده کمک می‌کند مشخصات قطعه را استخراج کند، امکان ساخت مجدد را بسنجد و در صورت نیاز، طراحی را متناسب با شرایط واقعی کار بهبود دهد.

مهندسی معکوس چیست؟

مهندسی معکوس یا Reverse Engineering روشی برای حرکت از محصول ساخته‌شده به سمت اطلاعات مهندسی آن است. در طراحی معمول، مهندس ابتدا نیازهای عملکردی و مشخصات فنی را تعیین می‌کند و سپس با طراحی، انتخاب مواد و فرآیند تولید، محصول را می‌سازد. در مهندسی معکوس، نقطه شروع یک نمونه موجود است و متخصصان تلاش می‌کنند با اندازه‌گیری، تحلیل و آزمایش، اطلاعات لازم برای بازسازی یا اصلاح آن را به دست آورند.

این فرآیند صرفاً به کپی‌کردن شکل ظاهری محدود نیست. یک قطعه صنعتی علاوه بر ابعاد، ویژگی‌هایی مانند جنس، سختی، تلرانس‌های ساخت، کیفیت سطح، نحوه اتصال و شرایط عملکردی دارد. اگر این مشخصات به‌درستی شناسایی نشوند، قطعه جدید ممکن است از نظر ظاهری مشابه نمونه اصلی باشد، اما در زمان کارکرد دچار سایش زودرس، لرزش، شکست یا اختلال عملکرد شود.

به‌همین دلیل، هدف از مهندسی معکوس، تبدیل اطلاعات حاصل از نمونه موجود به یک مستند مهندسی قابل استفاده برای ساخت، تعمیر، کنترل کیفیت یا توسعه محصول است.

کاربرد مهندسی معکوس در ساخت ماشین آلات صنعتی

کاربرد مهندسی معکوس به بازسازی قطعات محدود نمی‌شود. این روش در تحلیل سازوکار دستگاه‌ها، مستندسازی تجهیزات قدیمی، تولید قطعات سفارشی و اصلاح طراحی نیز استفاده می‌شود. نوع کاربرد به وضعیت نمونه موجود، پیچیدگی تجهیز و هدف پروژه بستگی دارد.

بازسازی قطعات فاقد نقشه فنی

در بعضی تجهیزات صنعتی، نقشه‌های ساخت یا فایل‌های طراحی در دسترس نیستند. ممکن است دستگاه سال‌ها قبل تولید شده باشد یا مستندات آن در طول زمان از بین رفته باشند. در این وضعیت، مهندسی معکوس امکان اندازه‌برداری از قطعه، شناسایی ویژگی‌های هندسی و تهیه نقشه ساخت جدید را فراهم می‌کند.

قطعاتی مانند شفت، بوش، چرخ‌دنده، محفظه، فلنج و اجزای اختصاصی ماشین‌آلات را می‌توان با توجه به پیچیدگی و شرایط فنی بررسی کرد. البته اگر قطعه شکسته یا به‌شدت فرسوده باشد، باید مشخص شود کدام ابعاد متعلق به طراحی اصلی بوده و کدام بخش‌ها بر اثر سایش یا تغییر شکل از بین رفته‌اند.

ساخت قطعات یدکی ماشین آلات قدیمی

یکی از کاربردهای مهم مهندسی معکوس قطعات صنعتی، تولید مجدد قطعاتی است که تهیه آن‌ها از سازنده اصلی دشوار یا غیرممکن شده است. این روش می‌تواند وابستگی به قطعات منسوخ‌شده را کاهش دهد و امکان برنامه‌ریزی برای تعمیرات تجهیزات را افزایش دهد.

برای مثال، اگر یک قطعه انتقال قدرت در دستگاه صنعتی خراب شود، مهندس باید علاوه بر ابعاد، نوع بار، سرعت دوران، جنس، عملیات حرارتی و شرایط روانکاری آن را بررسی کند. ساخت قطعه جدید بدون توجه به این مشخصات ممکن است باعث کاهش عمر تجهیز یا آسیب به سایر اجزای مجموعه شود.

بهینه سازی طراحی و افزایش قابلیت اطمینان

گاهی هدف پروژه، تولید دقیق نمونه اولیه نیست؛ بلکه شناسایی نقاط ضعف طراحی و اصلاح آن‌هاست. مهندسی معکوس می‌تواند اطلاعات لازم برای بررسی تمرکز تنش، سایش، تغییر شکل، مشکلات مونتاژ و محدودیت‌های عملکردی را فراهم کند.

پس از تحلیل، امکان اصلاح هندسه، انتخاب متریال مناسب‌تر یا تغییر جزئیات ساخت وجود دارد. با این‌حال، هر تغییر باید با توجه به نیروهای واردشده، شرایط کاری، الزامات ایمنی و سازگاری قطعه با سایر اجزای دستگاه ارزیابی شود. تغییر خودسرانه ابعاد یا جنس، لزوماً به بهبود عملکرد منجر نمی‌شود.

بازسازی ساز و کار و اجزای یک ماشین صنعتی

در پروژه‌های پیچیده‌تر، بررسی یک قطعه به‌تنهایی کافی نیست. ممکن است لازم باشد ارتباط اجزا، ترتیب حرکت، نقاط اتصال، انتقال نیرو و نحوه عملکرد کل مجموعه تحلیل شود. این موضوع در بازسازی مکانیزم‌های اختصاصی و تجهیزاتی که مستندات کامل ندارند، اهمیت بیشتری پیدا می‌کند.

در این پروژه‌ها، متخصصان علاوه بر اندازه‌برداری، رفتار دستگاه را در شرایط مختلف بررسی می‌کنند تا مشخص شود هر جزء چه نقشی در عملکرد کلی دارد. خروجی می‌تواند شامل نقشه‌های مونتاژی، مدل‌های سه‌بعدی و مستندات لازم برای ساخت یا تعمیر باشد.

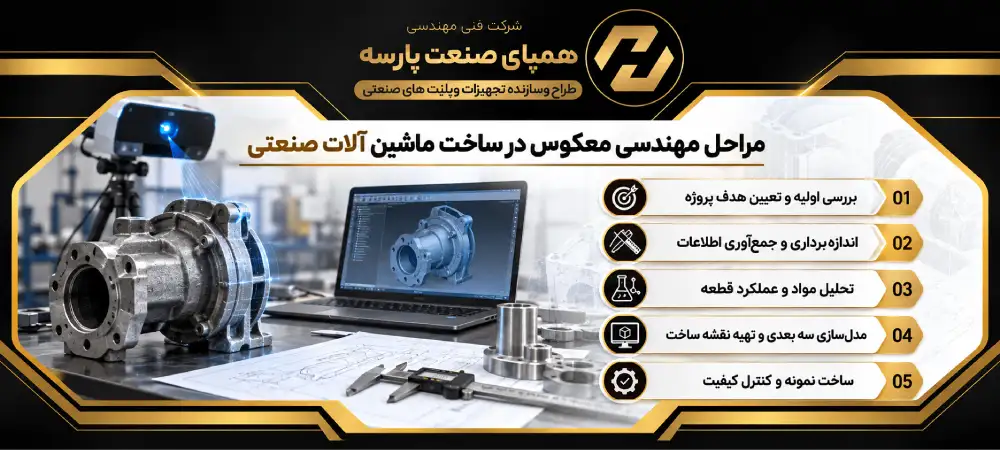

مراحل مهندسی معکوس در ساخت ماشین آلات صنعتی

روش اجرای پروژه به نوع قطعه و اطلاعات موجود بستگی دارد؛ با این‌حال، بیشتر پروژه‌های صنعتی از چند مرحله اصلی تشکیل می‌شوند. ترتیب دقیق مراحل ممکن است تغییر کند و در برخی موارد، بررسی مواد یا آزمایش عملکرد پیش از تکمیل مدل هندسی انجام شود.

۱. بررسی اولیه و تعیین هدف پروژه

در ابتدا باید مشخص شود که هدف، بازسازی قطعه، ساخت نمونه جایگزین، تهیه مستندات فنی یا بهینه‌سازی دستگاه است. سپس وضعیت نمونه موجود، میزان آسیب، شرایط بهره‌برداری و اطلاعات قابل دسترس بررسی می‌شود. این ارزیابی مشخص می‌کند چه روش‌های اندازه‌برداری و آزمون برای پروژه مناسب هستند.

۲. اندازه‌برداری و جمع‌آوری اطلاعات

ابعاد، شکل هندسی، محل سوراخ‌ها، سطوح اتصال، شیارها و سایر ویژگی‌های مهم ثبت می‌شوند. برای قطعات ساده، ابزارهای اندازه‌گیری متداول ممکن است کافی باشند؛ اما در سطوح پیچیده یا هندسه‌های آزاد، استفاده از اسکن سه‌بعدی صنعتی یا دستگاه اندازه‌گیری مختصات می‌تواند اطلاعات دقیق‌تری فراهم کند.

در این مرحله باید دقت مورد نیاز با تلرانس قطعه و روش تولید نهایی متناسب باشد. افزایش دقت اندازه‌برداری به‌تنهایی تضمین‌کننده کیفیت نیست؛ نحوه پردازش داده‌ها و تفسیر مهندسی آن‌ها نیز اهمیت دارد.

۳. تحلیل مواد و عملکرد قطعه

برای قطعاتی که تحت بار مکانیکی، فشار، حرارت یا سایش قرار دارند، بررسی هندسه کافی نیست. در صورت نیاز باید ترکیب مواد، سختی، خواص مکانیکی، وضعیت عملیات حرارتی و شرایط کاری نیز ارزیابی شود. انتخاب روش آزمون به اهمیت قطعه و نوع اطلاعات مورد نیاز بستگی دارد.

این مرحله کمک می‌کند متریال جایگزین بر اساس عملکرد مورد انتظار انتخاب شود، نه صرفاً بر اساس شباهت ظاهری یا سهولت تهیه.

۴. مدل‌سازی سه بعدی و تهیه نقشه ساخت

اطلاعات اندازه‌برداری‌شده در نرم‌افزارهای طراحی مهندسی به مدل دیجیتال تبدیل می‌شوند. مدل CAD می‌تواند هندسه قطعه، ابعاد، تلرانس‌ها و جزئیات لازم برای تولید را مشخص کند. اگر داده‌ها از اسکن سه‌بعدی به دست آمده باشند، معمولاً لازم است مدل خام پردازش و برای ایجاد یک مدل مهندسی قابل ویرایش بازسازی شود.

سپس نقشه‌های دوبعدی و مشخصات ساخت تهیه می‌شوند. در قطعات مونتاژی، بررسی تداخل اجزا و کنترل ابعاد اتصال نیز اهمیت دارد تا قطعه جدید بدون ایجاد اختلال در مجموعه نصب شود.

۵. ساخت نمونه و کنترل کیفیت

پس از تأیید مدل و نقشه‌ها، قطعه با روش مناسب مانند ماشین‌کاری، ریخته‌گری یا سایر فرآیندهای تولید ساخته می‌شود. روش ساخت به جنس، ابعاد، شکل، تیراژ و الزامات عملکردی وابسته است.

در پایان، ابعاد و ویژگی‌های مهم قطعه ساخته‌شده با مشخصات طراحی مقایسه می‌شوند. در صورت نیاز، آزمون مونتاژ یا عملکرد نیز انجام می‌شود. این مرحله برای اطمینان از انطباق قطعه با نیاز واقعی ماشین‌آلات ضروری است.

جدول ابزارها و خروجی های مهندسی معکوس

در این بخش ابزارها و خروجی‌های مهندسی معکوس را در یک نگاه مشاهده می‌کنید:

تفاوت مهندسی معکوس با طراحی و مهندسی مجدد

این سه مفهوم به یکدیگر مرتبط هستند، اما هدف یکسانی ندارند. در طراحی از صفر، محصول بر اساس نیازها و مشخصات تعیین‌شده توسعه پیدا می‌کند. در مهندسی معکوس، یک نمونه موجود مبنای استخراج اطلاعات و بازسازی طراحی است. در مهندسی مجدد نیز فرآیند یا محصول موجود با هدف تغییر ساختار، بهبود عملکرد یا پاسخ‌گویی به نیازهای جدید بازنگری می‌شود.

مزایای مهندسی معکوس برای واحدهای تولیدی

مهم‌ترین مزیت این روش، فراهم‌کردن امکان بازسازی اطلاعات فنی از یک نمونه واقعی است. در شرایطی که قطعه جایگزین در بازار موجود نیست یا تهیه آن زمان زیادی می‌برد، مهندسی معکوس می‌تواند مسیر تولید داخلی را هموار کند. این موضوع به‌ویژه برای تجهیزات قدیمی و قطعات سفارشی اهمیت دارد.

از دیگر مزایا می‌توان به ایجاد آرشیو دیجیتال قطعات، بهبود مستندات تعمیر و نگهداری، شناسایی محدودیت‌های طراحی و فراهم‌کردن زمینه اصلاح محصول اشاره کرد. با این‌حال، میزان صرفه‌جویی در هزینه و زمان به پیچیدگی قطعه، روش اندازه‌برداری، نیاز به آزمون مواد و دشواری تولید بستگی دارد؛ بنابراین، مهندسی معکوس همیشه ارزان‌تر یا سریع‌تر از طراحی جدید نیست.

چالش های اجرای مهندسی معکوس در ماشین آلات صنعتی

یکی از چالش‌های اصلی، نبود اطلاعات کافی درباره شرایط کاری قطعه است. اندازه‌برداری می‌تواند شکل هندسی را مشخص کند، اما به‌تنهایی اطلاعاتی درباره ترکیب مواد، عملیات حرارتی، تنش‌های طراحی یا رفتار قطعه در طول زمان ارائه نمی‌دهد. برای قطعات حساس، این اطلاعات باید با آزمون، تحلیل مهندسی یا بررسی مستندات تکمیل شوند.

چالش دیگر، بازسازی قطعات فرسوده است. سایش ممکن است ابعاد نمونه را تغییر داده باشد؛ در نتیجه، استفاده مستقیم از اندازه‌های فعلی برای ساخت جایگزین می‌تواند خطا ایجاد کند. در چنین مواردی، مقایسه با قطعات مشابه، تحلیل نحوه مونتاژ و بررسی سطح آسیب‌دیده اهمیت پیدا می‌کند.

همچنین، پیش از بازتولید یک محصول باید حقوق مالکیت فکری، محرمانگی اطلاعات و محدودیت‌های قانونی مرتبط بررسی شوند. دسترسی فیزیکی به یک قطعه به‌تنهایی به معنای مجازبودن بازتولید تمام جنبه‌های اختصاصی آن نیست.

نقش مهندسی معکوس در توسعه تجهیزات صنعتی

مهندسی معکوس زمانی بیشترین ارزش را دارد که خروجی آن به تصمیم فنی و برنامه تولید منتهی شود. تبدیل نمونه فیزیکی به نقشه ساخت، تحلیل اجزای آسیب‌پذیر و مستندسازی اطلاعات، به واحدهای صنعتی کمک می‌کند تعمیرات و توسعه تجهیزات را بر پایه داده‌های دقیق‌تری انجام دهند.

برای مثال، در پروژه‌های مرتبط با مخازن و تجهیزات صنعتی، بررسی هندسه، اتصالات، شرایط کاری و مشخصات مواد می‌تواند بخشی از فرآیند بازسازی یا اصلاح یک تجهیز باشد. البته هرگونه تغییر در تجهیزات تحت فشار باید بر اساس الزامات طراحی و استانداردهای مربوط انجام شود.

برای آشنایی با حوزه فعالیت‌ها و تجهیزات ارائه‌شده، می‌توانید به وب‌سایت همپای صنعت مراجعه کنید. انتخاب روش مناسب برای بازسازی یا ساخت تجهیزات باید پس از مشخص‌شدن نیاز فنی، محدودیت‌های تولید و الزامات ایمنی پروژه انجام شود.

کلام آخر؛ نقش مهندسی معکوس در بهینه سازی و ساخت ماشین آلات صنعتی

مهندسی معکوس روشی کاربردی برای استخراج اطلاعات فنی از قطعات و ماشین‌آلات موجود است که امکان بازسازی نقشه‌ها، ساخت قطعات یدکی، مستندسازی تجهیزات و بهینه‌سازی طراحی را فراهم می‌کند. موفقیت این فرآیند به اندازه‌برداری دقیق، تحلیل مواد و عملکرد، مدل‌سازی مهندسی و کنترل کیفیت محصول نهایی وابسته است. زمانی که این مراحل به‌درستی اجرا شوند، می‌توان از نمونه موجود به یک مستند فنی قابل اتکا و قطعه‌ای متناسب با نیازهای واقعی تولید رسید.
