انتخاب تجهیزات خردایش صنعتی تنها به خرید یک دستگاه قدرتمند محدود نمیشود؛ بلکه یک تصمیم مهندسی است که باید با بررسی کل فرآیند تولید انجام شود. در یک خط خردایش استاندارد، دستگاهها باید بتوانند مواد اولیه را با کمترین افت انرژی، بیشترین راندمان و مناسبترین دانهبندی آماده مراحل بعدی تولید کنند. صنایع مختلف مانند معدن، سیمان، فولاد، شن و ماسه، فرآوری مواد معدنی، صنایع شیمیایی و مصالح ساختمانی، نیازهای متفاوتی دارند. برای مثال دستگاهی که برای خردایش سنگآهن مناسب است، ممکن است برای تولید شن و ماسه یا خردایش مواد نرم عملکرد مطلوبی نداشته باشد.
به همین دلیل شرکتهای مهندسی مانند همپای صنعت پارسه در طراحی خطوط خردایش، ابتدا مشخصات ماده اولیه و نیازهای فرآیند را بررسی کرده و سپس مناسبترین تجهیزات را پیشنهاد میدهند.
چرا انتخاب صحیح دستگاه خردایش صنعتی اهمیت دارد؟
دستگاه خردایش یکی از اصلیترین بخشهای بسیاری از خطوط تولید صنعتی است. عملکرد این تجهیزات مستقیماً روی کیفیت محصول نهایی و هزینه تولید تاثیر میگذارد. انتخاب صحیح دستگاه خردایش باعث میشود:
- ظرفیت تولید کارخانه افزایش پیدا کند.
- مصرف انرژی کاهش یابد.
- استهلاک قطعات کمتر شود.
- محصول خروجی دارای دانهبندی یکنواخت باشد.
- هزینههای تعمیر و نگهداری کاهش پیدا کند.
- راندمان کل خط تولید افزایش یابد.
اما سوال مهم اینجاست که چگونه باید بین انواع مختلف سنگشکنها و تجهیزات خردایش بهترین گزینه را انتخاب کرد؟
پاسخ به چند عامل اصلی بستگی دارد:
- نوع ماده معدنی یا مواد اولیه
- سختی و مقاومت فشاری مواد
- اندازه اولیه خوراک ورودی
- اندازه محصول خروجی مورد نیاز
- ظرفیت تولید در ساعت
- محدودیتهای فضای نصب
- میزان مصرف انرژی و هزینههای بهرهبرداری

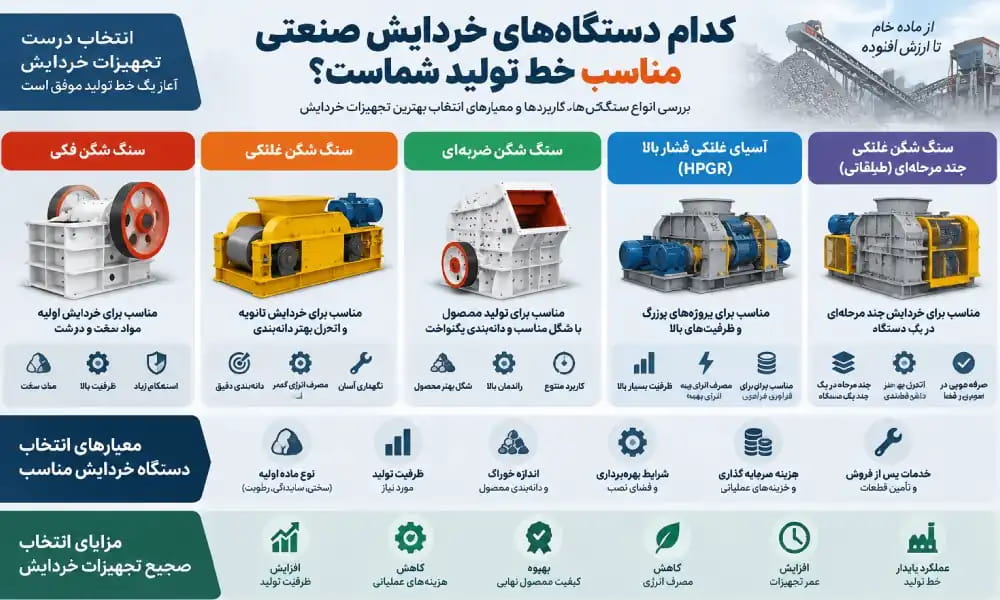

انواع دستگاههای خردایش صنعتی و کاربرد هرکدام
دستگاههای خردایش صنعتی براساس مکانیزم عملکرد، نوع ضربه یا فشار وارد شده به مواد و کاربرد فرآیندی دستهبندی میشوند. مهمترین تجهیزات مورد استفاده در خطوط خردایش شامل سنگشکن فکی، سنگشکن غلتکی، سنگشکن ضربهای، آسیابهای فشار بالا و سنگشکنهای چندمرحلهای هستند.
جدول زیر یک دید کلی برای انتخاب اولیه تجهیزات ارائه میدهد:
نوع دستگاه خردایش | مکانیزم عملکرد | مناسب برای | ویژگی اصلی |
سنگشکن فکی | خردایش فشاری بین فک ثابت و متحرک | سنگهای سخت و اولیه | مقاومت بالا و مناسب مرحله اول خردایش |
سنگشکن غلتکی | فشار بین دو غلتک چرخان | مواد نیمهسخت و تولید دانهبندی دقیق | مصرف انرژی مناسب و کنترل بهتر خروجی |
سنگشکن ضربهای | برخورد سریع روتور با مواد | مواد نرم تا نیمهسخت | تولید محصول مکعبی و کاهش ابعاد سریع |
آسیای غلتکی فشار بالا (HPGR) | فشار شدید بین غلتکها | معادن و فرآوری مواد معدنی | کاهش مصرف انرژی در ظرفیتهای بالا |
سنگشکن چندمرحلهای | ترکیب چند مرحله خردایش | خطوط پیچیده صنعتی | کنترل دقیق دانهبندی نهایی |
سنگ شکن فکی؛ انتخاب مناسب برای خردایش اولیه مواد سخت
در بسیاری از خطوط تولید، اولین مرحله خردایش توسط سنگشکن فکی انجام میشود. این دستگاه با ایجاد نیروی فشاری بین فک ثابت و فک متحرک، قطعات بزرگ سنگ را به ابعاد کوچکتر تبدیل میکند.
سنگشکن فکی معمولاً برای خردایش اولیه در معادن سنگآهن، مس، سرب، روی، سنگهای ساختمانی و مواد معدنی سخت استفاده میشود.
شرکت همپای صنعت پارسه با طراحی و ساخت سنگ شکن فکی متناسب با شرایط پروژه، امکان تولید تجهیزات با ظرفیت و ابعاد سفارشی را فراهم میکند.
مزایای استفاده از سنگشکن فکی در خطوط تولید
مهمترین مزایای این دستگاه عبارتاند از:
- ساختار ساده و مقاوم
- قابلیت خردایش سنگهای بسیار سخت
- تعمیرات آسانتر نسبت به برخی تجهیزات پیچیده
- عمر کاری بالا
- مناسب برای ظرفیتهای مختلف تولید
چه زمانی سنگشکن فکی بهترین انتخاب است؟
اگر ماده اولیه شما دارای ابعاد بزرگ، سختی بالا و نیازمند خردایش اولیه باشد، سنگشکن فکی معمولاً یکی از بهترین گزینهها محسوب میشود.
برای مثال در یک معدن، زمانی که سنگ استخراجشده ابعاد بزرگی دارد، ابتدا توسط سنگشکن فکی کاهش اندازه پیدا کرده و سپس وارد مراحل بعدی فرآیند میشود.
سنگ شکن غلتکی؛ گزینه مناسب برای کنترل دقیق خردایش
سنگشکنهای غلتکی یا والس یکی دیگر از تجهیزات پرکاربرد در صنایع مختلف هستند. این دستگاهها با عبور مواد بین دو غلتک چرخان، عملیات خردایش را انجام میدهند.
یکی از مهمترین ویژگیهای این تجهیزات، امکان کنترل بهتر اندازه ذرات خروجی است.
سنگ شکن غلتکی (والس) برای کاربردهایی که نیاز به خردایش یکنواخت و کاهش تولید ریزدانههای اضافی وجود دارد، انتخاب مناسبی محسوب میشود.
کاربردهای سنگشکن غلتکی
این تجهیزات در صنایع زیر کاربرد گسترده دارند:
- صنایع معدنی
- تولید مواد اولیه سیمان
- فرآوری سنگهای صنعتی
- صنایع شیمیایی
- تولید مصالح ساختمانی
تفاوت سنگشکن فکی و غلتکی چیست؟
مهمترین تفاوت این دو دستگاه در مکانیزم خردایش است.
سنگشکن فکی بیشتر برای خردایش اولیه و مواد بسیار سخت استفاده میشود، در حالی که سنگشکن غلتکی برای کنترل بهتر اندازه محصول و مراحل بعدی فرآیند کاربرد بیشتری دارد.
سنگ شکن ضربهای؛ مناسب برای تولید محصول با شکل هندسی بهتر
سنگشکن ضربهای یکی از تجهیزات مهم در خطوطی است که کیفیت شکل ذرات خروجی اهمیت زیادی دارد.
در این دستگاه، مواد توسط روتور با سرعت بالا پرتاب شده و در اثر برخورد با صفحات داخلی خرد میشوند.
سنگ شکن ضربه ای در بسیاری از خطوط تولید شن و ماسه، مصالح ساختمانی و فرآوری مواد معدنی استفاده میشود.
مزایای سنگ شکن ضربهای
- تولید محصول با شکل مکعبیتر
- کاهش سریع ابعاد مواد
- مناسب برای مواد نرم و نیمهسخت
- راندمان مناسب در مراحل میانی خردایش
البته برای مواد بسیار سخت و ساینده، باید بررسی مهندسی دقیق انجام شود؛ زیرا میزان استهلاک قطعات ضربهای میتواند افزایش پیدا کند.
آسیای غلتکی فشار بالا (HPGR)؛ راهکار کاهش مصرف انرژی در خردایش صنعتی
در خطوط تولید بزرگ، مصرف انرژی یکی از مهمترین عوامل اقتصادی است. آسیای غلتکی فشار بالا یا HPGR با استفاده از فشار بسیار زیاد بین دو غلتک، مواد را خرد میکند.
آسیای غلتکی فشار بالا (HPGR) یکی از فناوریهای پیشرفته در صنایع معدنی محسوب میشود که میتواند در ظرفیتهای بالا باعث کاهش مصرف انرژی نسبت به برخی روشهای سنتی شود.
کاربردهای HPGR
این تجهیزات بیشتر در موارد زیر استفاده میشوند:
- فرآوری سنگآهن
- معادن مس
- کارخانههای بزرگ فرآوری مواد معدنی
- خطوط تولید با ظرفیت بالا
سنگ شکن چندمرحلهای؛ انتخاب مناسب برای خطوط تولید پیچیده
برخی خطوط تولید تنها با یک دستگاه خردایش نمیتوانند به دانهبندی مورد نظر برسند. در این شرایط استفاده از سیستمهای چندمرحلهای ضروری است.
سنگ شکن غلتکی چند مرحلهای (طبقاتی) برای فرآیندهایی طراحی میشود که نیاز به کاهش تدریجی اندازه ذرات و کنترل دقیق محصول خروجی دارند.
در این سیستمها معمولاً چند مرحله خردایش با هدف:
- کاهش فشار روی تجهیزات
- افزایش عمر قطعات
- بهبود کیفیت محصول نهایی
- کنترل بهتر توزیع اندازه ذرات
مهمترین معیارهای انتخاب دستگاه خردایش مناسب خط تولید
انتخاب دستگاه خردایش نباید صرفاً بر اساس ظرفیت اسمی، قیمت اولیه یا رایج بودن یک مدل در بازار انجام شود. دو خط تولید با ظرفیت مشابه ممکن است به دلیل تفاوت در سختی ماده، رطوبت، میزان سایش، دانهبندی خوراک و مشخصات محصول نهایی به تجهیزات کاملاً متفاوتی نیاز داشته باشند.
اگر قصد انتخاب یا خرید تجهیزات خردایش برای یک پروژه جدید یا توسعه خط موجود را دارید، بهتر است پیش از تعیین مدل دستگاه، اطلاعات فرآیندی خط بهصورت دقیق مشخص شود. مهمترین پارامترها شامل مشخصات خوراک، ظرفیت واقعی مورد انتظار، نسبت خردایش و شرایط کاری هستند.
۱. نوع و سختی ماده اولیه
اولین پرسش این است که چه مادهای قرار است خرد شود؟ رفتار سنگآهک، سنگآهن، مواد معدنی سخت، مواد شکننده یا مواد ساینده در دستگاه خردایش یکسان نیست.
پارامترهایی مانند سختی، مقاومت فشاری، شکنندگی و سایندگی ماده روی انتخاب مکانیزم خردایش و همچنین جنس قطعات در تماس با ماده اثر مستقیم دارند.
برای خوراکهای سخت و قطعات نسبتاً درشت، استفاده از سنگ شکن فکی در مرحله اولیه میتواند یکی از گزینههای قابل بررسی باشد. با این حال، انتخاب نهایی باید بر اساس اطلاعات واقعی خوراک انجام شود.
۲. حداکثر اندازه خوراک ورودی
اندازه اسمی خوراک کافی نیست؛ حداکثر قطعهای که ممکن است وارد دستگاه شود نیز باید مشخص باشد. اگر دهانه ورودی سنگشکن متناسب با بزرگترین قطعات خوراک انتخاب نشود، احتمال انسداد، توقف خط و ایجاد بار اضافی افزایش پیدا میکند.
در طراحی خط باید مشخص شود:
- اندازه معمول خوراک چقدر است؟
- حداکثر اندازه قطعات ورودی چقدر خواهد بود؟
- توزیع دانهبندی خوراک چگونه است؟
- آیا قبل از سنگشکن سرند یا جداسازی اولیه انجام میشود؟
این اطلاعات تعیین میکنند که مرحله نخست خردایش با چه تجهیزی و چه ابعادی طراحی شود.
۳. دانهبندی محصول نهایی
هدف خردایش فقط کوچک کردن ماده نیست. دستگاه باید محصولی متناسب با نیاز مرحله بعدی فرآیند تولید کند.
برای مثال اگر محصول خردشده قرار است وارد آسیاب، سرند، فرآیند جدایش یا مرحله دیگری از فرآوری شود، توزیع اندازه ذرات خروجی اهمیت زیادی خواهد داشت.
در مواردی که کنترل فاصله بین غلتکها و دانهبندی خروجی اهمیت دارد، سنگ شکن غلتکی (والس) میتواند یکی از گزینههای قابل ارزیابی باشد.
۴. نسبت خردایش مورد نیاز
نسبت خردایش یا Reduction Ratio بیان میکند اندازه خوراک در یک مرحله تا چه میزان کاهش پیدا میکند. انتظار کاهش بسیار زیاد اندازه در یک دستگاه همیشه راهکار مناسبی نیست.
گاهی تقسیم فرآیند به خردایش اولیه، ثانویه و حتی مرحله بعدی میتواند عملکرد پایدارتر و کنترل بهتری بر محصول ایجاد کند.
به همین دلیل، پاسخ به سؤال «کدام دستگاههای خردایش صنعتی مناسب خط تولید شماست؟» همیشه نام یک دستگاه نیست؛ گاهی پاسخ صحیح، طراحی یک مدار خردایش متشکل از چند تجهیز مکمل است.
۵. ظرفیت واقعی خط تولید
ظرفیت مورد نیاز معمولاً بر حسب تن بر ساعت مشخص میشود، اما ظرفیت نامی دستگاه نباید تنها معیار انتخاب باشد.
رطوبت خوراک، دانهبندی، سختی، نحوه تغذیه، تنظیمات دستگاه و حتی تجهیزات قبل و بعد از سنگشکن میتوانند ظرفیت عملیاتی را تغییر دهند.
برای مثال خرید دستگاهی با ظرفیت بالا، زمانی که فیدر یا تجهیزات انتقال مواد توان تغذیه مناسب آن را ندارند، الزاماً ظرفیت کل کارخانه را افزایش نمیدهد.
۶. میزان رطوبت و چسبندگی مواد
رطوبت یکی از پارامترهایی است که گاهی هنگام انتخاب تجهیزات خردایش نادیده گرفته میشود. برخی مواد مرطوب یا چسبنده ممکن است روی سطوح داخلی تجمع پیدا کنند و باعث کاهش سطح عبور، گرفتگی یا اختلال در تغذیه شوند.
بنابراین درصد رطوبت و رفتار ماده در شرایط واقعی کارخانه باید پیش از انتخاب دستگاه بررسی شود.
۷. سایندگی خوراک
در مواد ساینده، مسئله فقط توان خردایش نیست. نرخ فرسایش فکها، غلتکها، چکشها، صفحات ضربهای و سایر قطعات مصرفی میتواند سهم قابل توجهی از هزینه بهرهبرداری را تشکیل دهد.
در چنین پروژههایی بهتر است هزینه تعویض قطعات سایشی و مدت توقف مورد نیاز برای تعمیرات نیز وارد محاسبات اقتصادی شود.
چگونه ظرفیت مناسب دستگاه خردایش را محاسبه کنیم؟
یکی از رایجترین اشتباهات، انتخاب دستگاه دقیقاً برابر با ظرفیت متوسط مورد نیاز کارخانه است.
فرض کنید خط تولید بهطور متوسط به 50 تن خوراک خردشده در ساعت نیاز دارد. انتخاب یک دستگاه صرفاً بر مبنای عدد اسمی 50 تن بر ساعت ممکن است کافی نباشد؛ زیرا ظرفیت واقعی تحت تأثیر مشخصات خوراک و شرایط عملیاتی قرار میگیرد.
در تعیین ظرفیت باید عواملی مانند موارد زیر بررسی شوند:
- ظرفیت مورد نیاز کل خط
- ساعات کاری روزانه
- پیوسته یا ناپیوسته بودن تولید
- تغییرات دبی خوراک
- دانهبندی و سختی ماده
- درصد رطوبت
- توقفهای برنامهریزیشده
- ظرفیت فیدر و تجهیزات انتقال
- ظرفیت سرند و تجهیزات پاییندستی
در طراحی صنعتی، هدف این نیست که فقط یک سنگشکن با ظرفیت بالا خریداری شود؛ هدف ایجاد تعادل ظرفیت میان اجزای خط تولید است.
نقش سرند و تجهیزات جانبی در عملکرد خط خردایش
سنگشکن به تنهایی یک خط خردایش کامل ایجاد نمیکند. فیدر، سرند، تجهیزات انتقال و در برخی فرآیندها تجهیزات جدایش، عملکرد کلی سیستم را تعیین میکنند.
برای مثال اگر پس از سنگشکن یک سرند مناسب نصب شود، ذراتی که به اندازه مطلوب رسیدهاند میتوانند از مدار خارج شوند و فقط بخش درشتتر برای خردایش مجدد بازگردد.
این طراحی میتواند از خردایش بیش از حد مواد جلوگیری کرده و بار گردشی مدار را کنترل کند.
بنابراین هنگام طراحی یک خط صنعتی، بهتر است به جای انتخاب جداگانه هر دستگاه، مجموعه تجهیزات خردایش و تجهیزات مرتبط با فرآیند بهصورت یک سیستم یکپارچه بررسی شوند.
اشتباهات رایج هنگام انتخاب و خرید دستگاه خردایش صنعتی
انتخاب دستگاه فقط براساس قیمت
توجه نکردن به تغییرات خوراک
انتخاب ظرفیت بسیار نزدیک به نیاز خط
نادیده گرفتن تجهیزات قبل و بعد از سنگ شکن
بیتوجهی به تعمیر و نگهداری
انتخاب بر اساس تجربه یک کارخانه دیگر
نقش طراحی مهندسی در افزایش راندمان تجهیزات خردایش
بسیاری از مشکلاتی که در خطوط خردایش مشاهده میشود، ناشی از انتخاب اشتباه یک دستگاه نیست؛ بلکه به طراحی نامناسب کل سیستم مربوط میشود. یک خط خردایش کارآمد باید مانند یک زنجیره هماهنگ عمل کند. ظرفیت سنگشکن، فیدر، سرند، نوار نقاله، تجهیزات انتقال مواد و حتی فضای نصب باید با یکدیگر هماهنگ باشند.
طراحی مهندسی مناسب میتواند باعث:
- کاهش مصرف انرژی
- کاهش استهلاک قطعات
- افزایش عمر تجهیزات
- کاهش توقفهای ناخواسته
- افزایش ظرفیت واقعی تولید
- بهبود کیفیت محصول نهایی
به همین دلیل در پروژههای صنعتی، صرفاً خرید یک دستگاه خردایش کافی نیست؛ بلکه طراحی صحیح مدار فرآیند اهمیت بسیار زیادی دارد.
مراحل طراحی و انتخاب تجهیزات خردایش صنعتی
انتخاب دستگاه مناسب معمولاً طی چند مرحله مهندسی انجام میشود:
بررسی مشخصات ماده اولیه
در اولین مرحله اطلاعاتی مانند:
- نوع ماده
- سختی
- چگالی
- میزان رطوبت
- میزان سایندگی
- ابعاد خوراک اولیه
جمعآوری میشود. این اطلاعات پایه اصلی انتخاب مکانیزم خردایش هستند.
در پایان
کدام دستگاههای خردایش صنعتی مناسب خط تولید شماست؟ پاسخ این سوال برای هر کارخانه متفاوت است و به عواملی مانند نوع ماده اولیه، ظرفیت تولید، اندازه خوراک، دانهبندی محصول و شرایط بهرهبرداری بستگی دارد. سنگ شکن فکی برای خردایش اولیه مواد سخت، سنگشکن غلتکی برای کنترل بهتر خردایش و دانهبندی، سنگشکن ضربهای برای برخی کاربردهای تولید محصول با شکل مناسبتر و فناوریهایی مانند HPGR برای پروژههای خاص و ظرفیتهای بالا مورد بررسی قرار میگیرند.
یک خط خردایش موفق، ترکیبی از انتخاب صحیح تجهیزات، طراحی مناسب مدار، ساخت باکیفیت همپای صنعت و نگهداری اصولی است. بررسی دقیق نیازهای پروژه پیش از خرید، میتواند از هزینههای اضافی در آینده جلوگیری کرده و راندمان تولید را افزایش دهد.
سوالات متداول
آیا یک دستگاه خردایش برای تمام صنایع مناسب است؟
خیر. هر صنعت با توجه به نوع ماده اولیه، ظرفیت تولید و محصول مورد نیاز به تجهیزات متفاوتی نیاز دارد. دستگاه مناسب برای یک معدن ممکن است برای یک کارخانه تولید مصالح یا فرآوری مواد صنعتی مناسب نباشد.
برای خردایش اولیه سنگهای سخت کدام دستگاه بهتر است؟
برای بسیاری از کاربردهای خردایش اولیه مواد سخت، سنگشکن فکی یکی از گزینههای رایج و قابل بررسی است. البته انتخاب نهایی باید بر اساس مشخصات واقعی ماده، ظرفیت و طراحی کل مدار انجام شود.
تفاوت سنگشکن فکی و سنگشکن غلتکی چیست؟
سنگشکن فکی بیشتر برای کاهش اندازه اولیه مواد درشت و سخت استفاده میشود، در حالی که سنگشکن غلتکی امکان کنترل بهتر دانهبندی خروجی را فراهم میکند و در برخی مراحل ثانویه یا فرآیندهای کنترلشده کاربرد بیشتری دارد.
چگونه ظرفیت مناسب دستگاه خردایش را انتخاب کنیم؟
ظرفیت دستگاه باید بر اساس میزان خوراک ورودی، ساعات کاری کارخانه، شرایط ماده اولیه، ظرفیت تجهیزات جانبی و میزان تولید مورد نیاز تعیین شود. انتخاب ظرفیت بدون بررسی فرآیند ممکن است باعث کاهش راندمان کل خط شود.
آیا قیمت پایینتر دستگاه خردایش به معنی انتخاب بهتر است؟
خیر. قیمت اولیه تنها یکی از عوامل تصمیمگیری است. هزینه انرژی، قطعات مصرفی، تعمیرات، توقف تولید و عمر مفید دستگاه نیز باید در انتخاب نهایی در نظر گرفته شود.
آیا امکان طراحی و ساخت دستگاه خردایش سفارشی وجود دارد؟
بله. در پروژههایی که شرایط نصب، ظرفیت تولید یا مشخصات خوراک با تجهیزات استاندارد بازار متفاوت است، طراحی و ساخت سفارشی میتواند گزینه مناسبتری باشد.
برای خط تولید جدید، ابتدا باید دستگاه بخریم یا طراحی فرآیند انجام دهیم؟
بهتر است ابتدا فرآیند و نیازهای خط مشخص شود و سپس تجهیزات انتخاب شوند. خرید دستگاه قبل از طراحی مهندسی ممکن است باعث عدم هماهنگی تجهیزات و کاهش عملکرد خط تولید شود.
عمر مفید تجهیزات خردایش صنعتی چقدر است؟
عمر تجهیزات به عوامل مختلفی مانند کیفیت ساخت، نوع ماده خردشونده، میزان سایندگی، شرایط بهرهبرداری و برنامه تعمیر و نگهداری بستگی دارد. سرویس منظم و استفاده از قطعات مناسب میتواند عمر دستگاه را افزایش دهد.
آیا مصرف انرژی در انتخاب دستگاه خردایش اهمیت دارد؟
بله. خردایش یکی از فرآیندهای انرژیبر در صنایع مختلف است. انتخاب مکانیزم مناسب، طراحی صحیح مدار و استفاده از فناوریهای متناسب با پروژه میتواند مصرف انرژی را کاهش دهد.
