انتخاب سنگ‌شکن صرفا به نوع ماده معدنی یا ابعاد دستگاه محدود نمی‌شود. یکی از مهم‌ترین پارامترهایی که مستقیما بر طراحی خط خردایش، تعداد مراحل خردایش، انتخاب تجهیزات و حتی هزینه سرمایه‌گذاری و بهره‌برداری تاثیر می‌گذارد، ظرفیت سنگ شکن است. ظرفیت سنگ شکن معمولا با واحد تن بر ساعت (TPH) بیان می‌شود، اما عددی که در کاتالوگ یک دستگاه به‌عنوان ظرفیت اعلام می‌شود لزوما همان مقداری نیست که دستگاه در شرایط واقعی کارخانه تولید خواهد کرد. اندازه خوراک، دانه‌بندی محصول، سختی و رطوبت ماده، تنظیم دهانه خروجی، نحوه تغذیه، نوع سنگ شکن و شرایط مدار خردایش همگی می‌توانند ظرفیت واقعی را تغییر دهند. به همین دلیل، هنگام طراحی خطوط خردایش نمی‌توان فقط گفت «کارخانه به 100 تن در ساعت ظرفیت نیاز دارد، پس یک سنگ شکن 100 تن در ساعت انتخاب می‌کنیم. در طراحی مهندسی صحیح باید مقدار خوراک دانه بندی محصول نهایی، تعداد مراحل مورد نیاز خردایش، مقدار مواد در مدار بازگشتی و ظرفیت واقعی هر نوع تجهیزات مشخص باشد.

ظرفیت سنگ شکن چیست؟

ظرفیت سنگ شکن یا Crusher Capacity نشان‌دهنده مقدار ماده‌ای است که دستگاه می‌تواند در یک بازه زمانی مشخص خرد کند و معمولا به صورت تن بر ساعت (t/h یا TPH) بیان می‌شود. برای مثال، وقتی ظرفیت یک سنگ شکن 120 تن بر ساعت اعلام می‌شود، در نگاه اول یعنی انواع تجهیزات خردایش می‌تواند در هر ساعت حدود 120 تن ماده را پردازش کند. اما این مقدار معمولا تحت شرایط مشخصی تعیین شده است. تغییر شرایط خوراک یا تنظیمات دستگاه می‌تواند باعث شود ظرفیت واقعی کمتر یا حتی در بعضی شرایط بیشتر از مقدار مبنا باشد.

در طراحی صنعتی معمولا ظرفیت واقعی و پایدار خط اهمیت بیشتری از حداکثر ظرفیت لحظه‌ای دستگاه دارد.

محاسبه ظرفیت موردنیاز خط خردایش

برای محاسبه اولیه ظرفیت خط خردایش، کافی است مقدار ماده‌ای که باید در طول روز خرد شود را بر ساعات مفید کار خط تقسیم کنیم.

ظرفیت خط = تولید روزانه ÷ ساعات مفید کار

برای مثال، اگر کارخانه روزانه 1200 تن ماده را طی 12 ساعت کاری خرد کند:

1200 ÷ 12 = 100 تن بر ساعت

بنابراین خط باید حداقل توان پردازش 100 تن در ساعت (100 TPH) را داشته باشد.

البته بهتر است ظرفیت دستگاه دقیقاً برابر این عدد انتخاب نشود؛ زیرا توقف‌های خط، تعمیرات و تغییر شرایط خوراک می‌توانند تولید واقعی را کاهش دهند. برای مثال، اگر در این پروژه 20 درصد ظرفیت اضافه در نظر بگیریم:

100 × 1.20 = 120 TPH

در نتیجه می‌توان تجهیزات با ظرفیت طراحی حدود 120 تن بر ساعت را بررسی کرد. البته میزان ظرفیت اضافه باید برای هر پروژه و بر اساس شرایط واقعی خط مشخص شود.

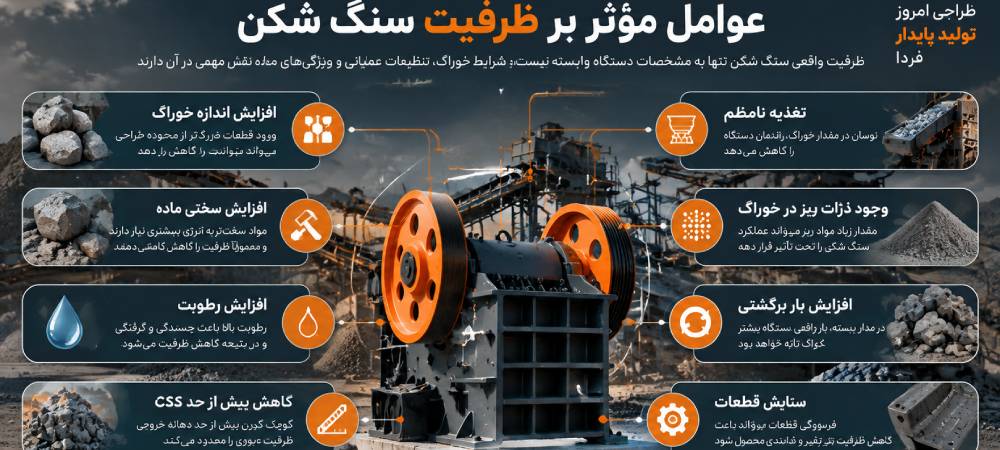

عوامل موثر بر ظرفیت سنگ شکن

ظرفیت واقعی سنگ شکن فقط به ابعاد و توان دستگاه وابسته نیست و شرایط خوراک، تنظیمات عملیاتی و وضعیت قطعات می‌توانند میزان تناژ قابل پردازش را تغییر دهند. مهم‌ترین عوامل مؤثر بر ظرفیت سنگ شکن عبارتند از:

افزایش سختی ماده

هرچه سختی و مقاومت ماده در برابر خردایش بیشتر باشد، انرژی بیشتری برای کاهش ابعاد آن موردنیاز است و ظرفیت عملیاتی دستگاه می‌تواند کاهش پیدا کند. بررسی مشخصاتی مانند سختی، مقاومت فشاری و Work Index در انتخاب سنگ شکن اهمیت زیادی دارد.

 اندازه خوراک ورودی

هر سنگ شکن محدوده مشخصی برای Feed Size دارد. اگر قطعات بزرگ‌تر از محدوده طراحی وارد دستگاه شوند، فرآیند خردایش مختل شده و احتمال کاهش ظرفیت، گیرکردن خوراک و افزایش بار مکانیکی وجود دارد. به همین دلیل حداکثر اندازه خوراک باید قبل از انتخاب سنگ شکن فکی مشخص شود. برای مثال، سنگ شکنی که برای خوراک 300 میلی‌متری انتخاب شده است لزوماً گزینه مناسبی برای خوراکی با قطعات 600 میلی‌متری نیست؛ حتی اگر ظرفیت اسمی هر دو شرایط مشابه به نظر برسد.

دانه‌بندی محصول نهایی

هرچه محصول ریزتری از سنگ شکن بخواهیم، معمولاًمیزان خردایش موردنیاز افزایش پیدا می‌کند. اگر خوراک ورودی 500 میلی‌متر باشد و محصول نهایی باید زیر 20 میلی‌متر باشد، احتمالاً نمی‌توان کل فرآیند را با یک مرحله خردایش اقتصادی و پایدار انجام داد. در چنین شرایطی ممکن است خط شامل مراحل زیر باشد:

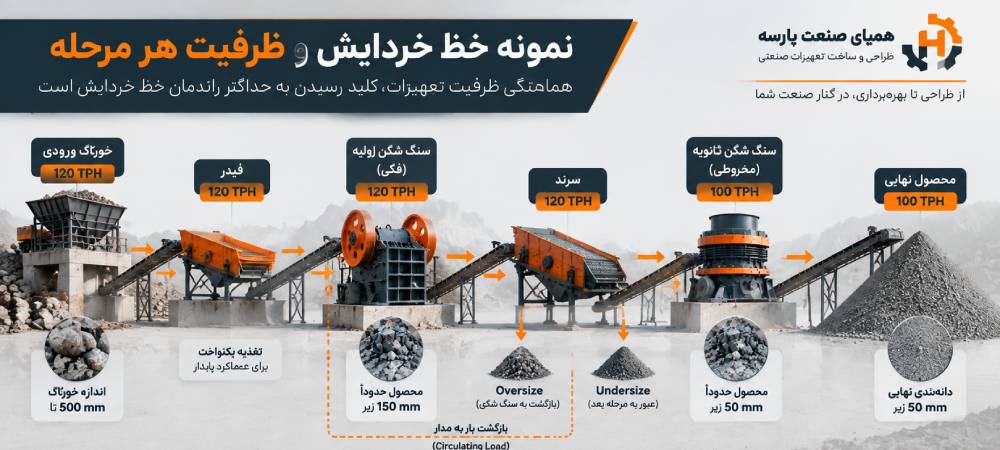

Primary Crushing → Secondary Crushing → Screening → Tertiary Crushing

بنابراین هنگام محاسبه ظرفیت، فقط تناژ ورودی مهم نیست؛ Feed Size و Product Size باید همزمان مشخص شوند.

افزایش رطوبت خوراک

رطوبت بالا، به‌خصوص در مواد دارای رس و ذرات ریز، می‌تواند باعث چسبندگی، تجمع مواد و حتی گرفتگی بخش‌های مختلف خط خردایش شود. این شرایط جریان یکنواخت خوراک را مختل کرده و در نهایت ظرفیت خط را کاهش می‌دهد.

کاهش بیش از حد CSS سنگ شکن

کاهش Closed Side Setting یا CSS معمولا برای دستیابی به محصول ریزتر انجام می‌شود، اما کاهش بیش از حد آن می‌تواند ظرفیت عبوری سنگ شکن را محدود کند. در چنین شرایطی بار خردایش، توان موردنیاز و احتمال سایش قطعات نیز ممکن است افزایش پیدا کند.

تغذیه نامنظم سنگ شکن

تغذیه کمتر یا بیشتر از مقدار طراحی و نوسان شدید در Feed Rate مانع استفاده بهینه از ظرفیت دستگاه می‌شود. استفاده از فیدر مناسب و ایجاد جریان یکنواخت خوراک نقش مهمی در دستیابی به ظرفیت پایدار سنگ شکن دارد.

وجود مقدار زیاد ذرات ریز در خوراک

ورود حجم بالایی از Fine Material به بعضی سنگ شکن‌ها می‌تواند فضای مؤثر محفظه خردایش را اشغال کرده و عملکرد دستگاه را تحت تأثیر قرار دهد. در چنین شرایطی استفاده از Pre-screening برای جداسازی ذراتی که نیازی به خردایش ندارند می‌تواند بررسی شود.

افزایش بار برگشتی در مدار خردایش

در مدار بسته، بخشی از محصول Oversize سرند دوباره به سنگ شکن بازگردانده می‌شود و در نتیجه بار واقعی دستگاه از مقدار خوراک تازه بیشتر خواهد شد. بنابراین Circulating Load باید هنگام محاسبه ظرفیت سنگ شکن و سایر تجهیزات مدار در نظر گرفته شود.

سایش قطعات سنگ شکن

سایش Jaw Plate، Liner و سایر قطعات در تماس با ماده می‌تواند هندسه محفظه و تنظیمات مؤثر سنگ شکن را تغییر دهد. ادامه کار با قطعات فرسوده ممکن است باعث کاهش ظرفیت، تغییر دانه‌بندی محصول و افزایش مصرف انرژی به ازای هر تن محصول شود. این ساختار از نظر سئو هم بهتر است، چون عباراتی مثل اندازه خوراک، سختی ماده، رطوبت خوراک، CSS، تغذیه سنگ شکن، بار برگشتی و سایش قطعات به‌صورت H3 مستقل پوشش داده می‌شوند.

طراحی، ساخت و نصب انواع کوره دوار در ابعاد سفارشی

نسبت خردایش یا Reduction Ratio چیست؟

یکی از پارامترهای مهم برای تعیین تعداد مراحل خردایش، نسبت خردایش (Reduction Ratio) است. به صورت ساده می‌توان آن را نسبت اندازه مشخصه خوراک ورودی به اندازه مشخصه محصول خروجی در نظر گرفت:

Reduction Ratio = Feed Size / Product Size

برای مثال اگر اندازه مبنای خوراک 400 میلی‌متر و اندازه محصول 80 میلی‌متر باشد:

400 ÷ 80 = 5

در نتیجه نسبت خردایش برابر 5:1 خواهد بود.

البته در طراحی حرفه‌ای باید دقیقاً مشخص شود منظور از Feed Size و Product Size چیست؛ برای مثال ممکن است از F80 و P80 استفاده شود.

F80 اندازه‌ای است که حدود 80 درصد خوراک از آن کوچک‌تر است و P80 اندازه‌ای است که حدود 80 درصد محصول از آن کوچک‌تر است.

در چنین شرایطی:

Reduction Ratio = F80 / P80

این روش تصویر دقیق‌تری از عملکرد واقعی مدار خردایش ارائه می‌کند.

جدول تقریبی عوامل مؤثر بر ظرفیت سنگ شکن

CSS چیست و چه تثیری بر ظرفیت سنگ شکن دارد؟

Closed Side Setting یا CSS یکی از پارامترهای مهم در بسیاری از سنگ شکن‌هاست و به کوچک‌ترین فاصله در ناحیه خروجی محفظه خردایش در موقعیت بسته اشاره دارد. به طور کلی کاهش CSS می‌تواند محصول ریزتری ایجاد کند، اما همزمان ممکن است:

• ظرفیت عبوری دستگاه کاهش پیدا کند؛
• بار خردایش افزایش یابد؛
• توان مصرفی تغییر کند؛
• میزان سایش افزایش پیدا کند؛
• بار مدار بسته بیشتر شود.

بنابراین کوچک کردن دهانه خروجی همیشه به معنی عملکرد بهتر نیست. CSS باید بر اساس دانه‌بندی محصول موردنیاز، ظرفیت هدف، مشخصات ماده و تجهیزات مرحله بعد انتخاب شود.

سختی سنگ چه تاثیری بر ظرفیت دارد؟

یکی از اشتباهات رایج، انتخاب سنگ شکن فقط بر اساس ظرفیت اسمی است. فرض کنید یک دستگاه طبق اطلاعات سازنده قادر به پردازش 150 TPH است. این عدد بدون شناخت ماده نمی‌تواند مبنای کافی برای طراحی باشد. خواصی مانند Hardness، Abrasiveness، Compressive Strength، Work Index، Moisture و Bulk Density می‌توانند عملکرد واقعی دستگاه را تغییر دهند. مواد سخت و ساینده علاوه بر تأثیر بر ظرفیت، می‌توانند سرعت استهلاک Jaw Plate، Liner و سایر قطعات سایشی را افزایش دهند. به همین دلیل در پروژه‌های تخصصی، نمونه ماده و مشخصات فیزیکی و مکانیکی آن باید قبل از انتخاب نهایی تجهیزات بررسی شود.

نحوه تعیین ظرفیت سنگ شکن فکی

سنگ شکن فکی معمولا در مرحله Primary Crushing مورد استفاده قرار می‌گیرد و وظیفه آن کاهش ابعاد قطعات بزرگ خوراک برای مراحل بعدی است. ظرفیت واقعی سنگ شکن فکی به مجموعه‌ای از پارامترها وابسته است:

• ابعاد دهانه ورودی
• CSS
• سرعت حرکت فک
• نوع و شکل Jaw Plate
• اندازه خوراک
• Bulk Density
• رطوبت
• سختی و مقاومت فشاری
• درصد مواد ریز موجود در خوراک
• یکنواختی تغذیه

چرا ظرفیت واقعی سنگ شکن از ظرفیت کاتالوگ کمتر می‌شود؟

اینکه ظرفیت واقعی سنگ شکن از ظرفیت کاتالوگ کمتر می‌شود، در خطوط صنعتی بسیار رایج است. در واقع، ظرفیت درج‌شده در کاتالوگ معمولا برای مجموعه‌ای از شرایط مشخص ارائه می‌شود. اگر شرایط واقعی کارخانه با شرایط مبنا تفاوت داشته باشد، ظرفیت نیز تغییر می‌کند. از دلایل متداول کاهش ظرفیت  واقعی سنگ شکن می‌توان به موارد زیر اشاره کرد:

• تغذیه نامنظم
• خوراک بزرگ‌تر از حد طراحی
• رطوبت بالا
• وجود رس
• CSS نامناسب
• سایش قطعات
• گرفتگی سرند
• محدودیت نوار نقاله
• توان ناکافی موتور
• بار برگشتی بالا و توقف‌های عملیاتی

نکته مهم اینجاست که گاهی خود سنگ شکن عامل محدودکننده خط نیست. برای مثال ممکن است سنگ شکن توان پردازش 150 TPH داشته باشد، اما نوار نقاله خروجی فقط برای 100 TPH طراحی شده باشد. در این حالت ظرفیت عملی کل سیستم نمی‌تواند از محدودیت تجهیز پایین‌دست عبور کند.

برای انتخاب ظرفیت سنگ شکن چه اطلاعاتی باید به سازنده بدهیم؟

• ظرفیت موردنیاز: 100 TPH
• نوع ماده: سنگ آهک
• حداکثر اندازه خوراک (Max Feed Size): 500 میلی‌متر
• F80 خوراک: 350 میلی‌متر
• اندازه محصول موردنظر: زیر 50 میلی‌متر
• P80 محصول: بر اساس نیاز فرآیند
• چگالی ظاهری (Bulk Density): طبق آزمایش یا داده‌های پروژه
• رطوبت ماده (Moisture): درصد رطوبت خوراک
• سختی ماده (Hardness): میزان سختی ماده ورودی
• میزان سایندگی (Abrasiveness): میزان سایش ایجادشده توسط ماده
• ساعات کاری خط: برای مثال 16 ساعت در روز

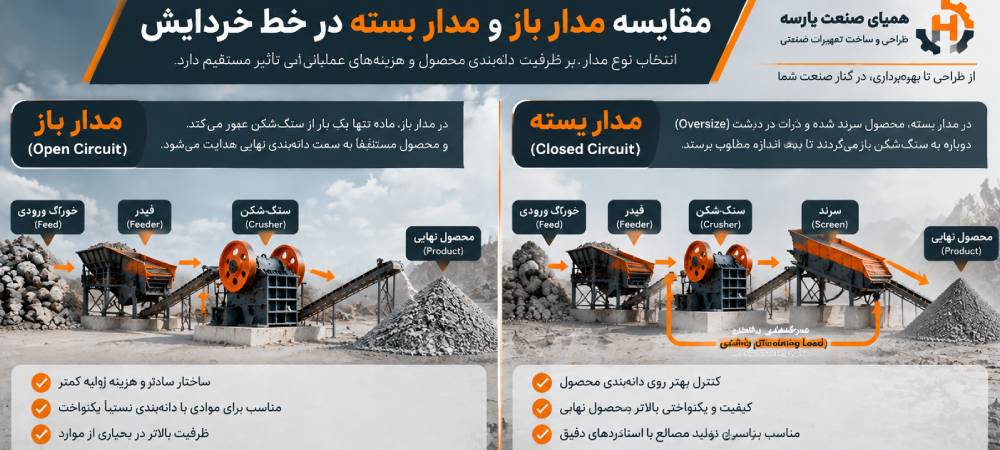

• نوع مدار خردایش: مدار باز (Open Circuit) یا مدار بسته (Closed Circuit)
• مراحل خردایش: اولیه (Primary)، ثانویه (Secondary) یا ثالثیه (Tertiary)
• ظرفیت توسعه آینده: میزان افزایش ظرفیت احتمالی خط در آینده

اشتباهات رایج در تعیین ظرفیت خط خردایش

• انتخاب دستگاه دقیقا برابر ظرفیت تولید: اگر نیاز خط 100 TPH باشد، انتخاب دستگاهی که در بهترین شرایط دقیقا 100 TPH ظرفیت دارد، ممکن است حاشیه کافی برای تغییرات فرآیند باقی نگذارد.

• بی‌توجهی به رطوبت و رس: مواد مرطوب و چسبنده می‌توانند عملکرد فیدر، سنگ شکن و به‌خصوص سرند را تحت تأثیر قرار دهند.

• نادیده گرفتن بار برگشتی: در مدار بسته، ظرفیت موردنیاز سنگ شکن ممکن است به‌طور قابل توجهی بیشتر از Fresh Feed باشد.

• توجه به سنگ شکن و فراموش کردن تجهیزات جانبی: فیدر، سرند، شوت، نوار نقاله و تجهیزات ذخیره‌سازی باید متناسب با ظرفیت طراحی شوند.
• استفاده مستقیم از عدد کاتالوگ: Catalog Capacity نقطه شروع بررسی است، نه نتیجه نهایی مهندسی.

جمع‌بندی

محاسبه ظرفیت سنگ شکن تنها بر اساس تن بر ساعت انجام نمی‌شود و عواملی مانند اندازه و سختی خوراک، رطوبت، CSS، نسبت خردایش، بار برگشتی و ظرفیت سایر تجهیزات خط نیز باید بررسی شوند. انتخاب صحیح ظرفیت سنگ شکن باعث افزایش راندمان خط، کاهش توقف‌ها و جلوگیری از هزینه‌های اضافی می‌شود. شرکت فنی مهندسی همپای صنعت پارسه با بهره‌گیری از تیم مهندسی متخصص، در زمینه طراحی و ساخت تجهیزات خردایش و خطوط صنعتی متناسب با شرایط هر پروژه فعالیت می‌کند. برای انتخاب سنگ شکن و طراحی تجهیزات متناسب با ظرفیت موردنیاز، می‌توانید مشخصات فنی پروژه خود را برای بررسی در اختیار کارشناسان همپای صنعت پارسه قرار دهید.

سوالات متداول پیشنهادی

ظرفیت سنگ شکن چگونه محاسبه می‌شود؟

ظرفیت اولیه موردنیاز خط خردایش را می‌توان با تقسیم مقدار خوراک یا تولید روزانه بر ساعات مفید کار خط محاسبه کرد. با این حال برای انتخاب نهایی سنگ شکن باید عواملی مانند اندازه خوراک، دانه‌بندی محصول، سختی و رطوبت ماده، CSS، بار برگشتی و حاشیه طراحی نیز بررسی شوند.

 ظرفیت سنگ شکن با چه واحدی بیان می‌شود؟

ظرفیت سنگ شکن معمولا با واحد تن بر ساعت (TPH یا t/h) بیان می‌شود. این عدد نشان می‌دهد دستگاه در شرایط مشخص چه مقدار ماده را در یک ساعت می‌تواند پردازش کند.

 تفاوت ظرفیت اسمی و ظرفیت واقعی سنگ شکن چیست؟

ظرفیت اسمی سنگ شکن معمولا ظرفیتی است که برای دستگاه تحت شرایط مشخص اعلام می‌شود؛ اما ظرفیت واقعی، تناژی است که سنگ شکن در شرایط عملیاتی خط پردازش می‌کند. شرایط خوراک، رطوبت، سختی، تنظیم دستگاه، سایش قطعات و تجهیزات قبل و بعد از سنگ شکن می‌توانند باعث اختلاف این دو مقدار شوند.

چه عواملی باعث کاهش ظرفیت سنگ شکن می‌شوند؟

خوراک نامنظم، بزرگ بودن ابعاد ورودی، رطوبت و چسبندگی بالا، CSS نامناسب، سایش قطعات، گرفتگی سرند، بار برگشتی زیاد و محدودیت تجهیزات انتقال مواد از مهم‌ترین عوامل کاهش ظرفیت واقعی خط خردایش هستند.

ظرفیت سنگ شکن فکی چگونه تعیین می‌شود؟

ظرفیت سنگ شکن فکی به ابعاد دهانه ورودی، CSS، اندازه و دانه‌بندی خوراک، چگالی ظاهری، سختی، رطوبت، نوع Jaw Plate و نحوه تغذیه بستگی دارد. به همین دلیل نمی‌توان ظرفیت دقیق آن را فقط از روی اندازه دهانه فک تعیین کرد.

برای خط خردایش 100 تن در ساعت چه سنگ شکنی مناسب است؟

صرف دانستن ظرفیت 100 TPH برای انتخاب دستگاه کافی نیست. نوع ماده، حداکثر اندازه خوراک، F80 و P80، سختی، رطوبت، محصول نهایی و تعداد مراحل خردایش باید مشخص شوند تا نوع و سایز مناسب سنگ شکن تعیین شود.
